专利号: 201710227016X
申请人: 河南科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种方便装卸测试式样的导电装置,其特征在于:所述的导电装置(19)包括由绝缘材质制成的放置台(14)、两个由导电材料制成的导体台(6)、设置在导体台(6)上的上导线压紧丝(7)和下导线压紧丝(10)以及用于卡紧测试式样的卡紧器(9),放置台(14)上设有卡槽(13),两个导体台(6)滑动安装在卡槽(13)内,导体台(6)的上方和下方分别设有对导线(11)和导体台(6)进行固定的上导线压紧丝(7)和下导线压紧丝(10),在导体台(6)上的卡紧器(9)内安装有可拆卸的式样(8);导体台上设有接线孔(602),卡紧器(9)与接线孔(602)通过氮化硅陶瓷片固定在导体台(6)上;导体台(6)顶部设有凹槽,凹槽处设有与接线孔(602)相对应的固定导线(11)的卡子(601)。

2.如权利要求1所述的一种方便装卸测试式样的导电装置,其特征在于:所述的式样(8)为钎料(16)与具有搭接结构的母材(15)焊接而成。

3.如权利要求1所述的一种方便装卸测试式样的导电装置,其特征在于:所述的放置台(14)为绝缘陶瓷垫片。

4.如权利要求1所述的一种方便装卸测试式样的导电装置,其特征在于:所述的导体台(6)上还设有垫衬片(603)。

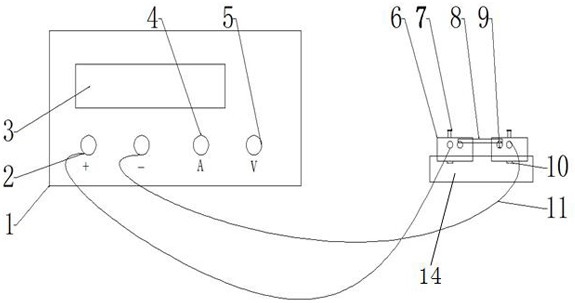

5.一种具有权利要求1所述导电装置的恒温电迁移实验装置,其特征在于:包括电源装置(1)、导电装置(19)和温度控制装置(17),电源装置(1)为恒流稳压电源,电源装置(1)上设有电源手提带(12)、导线连接头(2)、液晶显示面板(3)、电流调节旋钮(4)和电压调节旋钮(5),电源装置(1)与导电装置(19)通过导线(11)连接,温度控制装置(17)为恒温油浴锅,导电装置(19)位于恒温油浴锅内,恒温油浴锅中设有耐高温陶瓷垫板(18)。

6.如权利要求5所述的恒温电迁移实验装置,其特征在于:所述的导体台(6)为纯铜导体台,卡紧器(9)上涂有导电涂层。

7.如权利要求5所述的恒温电迁移实验装置,其特征在于:所述的电源装置(1)的电流控制在0~100A,电压控制在0~50V,电压稳定度:≤0.2%,电流稳定度:≤0.5%,负载稳定度:≤0.5%。

8.如权利要求5所述的恒温电迁移实验装置,其特征在于:所述的导线(11)为耐高温硅胶导线。
