专利号: 2017102290125
申请人: 安徽理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

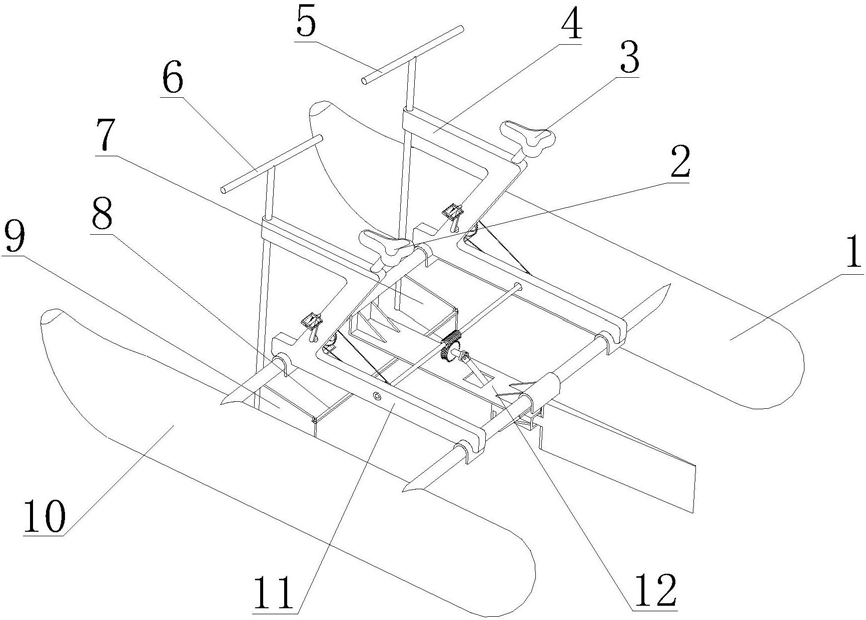

1.一种双人脚蹬联动式仿生鱼尾小船,其特征在于:包括船体、联动导向机构、传动机构和仿生鱼尾机构,所述船体为该装置的骨架,用于支撑整个装置,并且联动导向机构、传动机构和仿生鱼尾机构均安装在船体之上,所述联动导向机构安装在船体的前端,工作时用于改变小船的航向,所述传动机构安装在船体的中间部位,用于提供整个装置的前进动力,并把该动力传输给仿生鱼尾机构,所述仿生鱼尾机构安装在船体的后端,工作时用于推进整个装置前进。

2.根据权利要求1所述的双人脚蹬联动式仿生鱼尾小船,其特征在于:所述船体包括左浮体、右浮体、左支架、右支架、主支架、左座位和右座位,所述左浮体为长条圆筒流线型结构,其由高浮力材料制成,工作时依靠其浮力来支撑起整个装置,所述右浮体和左浮体完全相同,左右浮体之间通过两长圆杆连接以保证左右浮体在工作时保持稳定,所述左支架为一Z字型结构,其固定在连接左右浮体的圆杆的左侧,使用时用于支撑使用者的重量,所述有支架和左支架的结构完全一致,安装在左支架的对称位置,所述主支架安装在左右支架的中间位置,并安装在连接左右浮体的两圆杆上,一方面进一步加固整个装置的结构强度,另一方面用于固定仿生鱼尾机构,所述左座位和右座位分别安装在左支架和右支架的上方。

3.根据权利要求1所述的双人脚蹬联动式仿生鱼尾小船,其特征在于:所述联动导向机构包括左把手、右把手、左叶板、右叶板和联动杆,所述左把手和左叶板连接并安装在左支架的前端,使用时转动左把手进而带动左叶板转动,所述左叶板和左把手连接,用于改变整个装置的航线,所述右把手和右叶板连接并安装在右支架的前端,使用时转动右把手进而带动右叶板转动,所述右叶板和右把手连接,和左叶板配合使用,通过联动杆组成联动机构,实现联动改变转置航线的功能,所述联动杆用于连接左叶板和右叶板。

4.根据权利要求1所述的双人脚蹬联动式仿生鱼尾小船,其特征在于:所述传动机构包括左链盘、左链条、左链轮、右链盘、右链条、右链轮、蜗杆轴、涡轮和涡轮轴,所述左链盘安装在左支架的下部前端,其为使用者的脚蹬部位,所述左链条用于连接左链盘和左链轮,实现动力的传递,所述左链轮通过键安装在蜗杆轴的左侧,并和左链条配合,所述右链盘安装在右支架的下部前端,所述右链条用于连接右链盘和右链轮,所述右链轮通过键安装在蜗杆轴的右侧右,并和右链条配合,所述蜗杆轴为一细长轴,其中间部位为蜗杆部分,其余部位为光轴,其安装在左、右支架的下部中间位置,并且左、右链轮安装在蜗杆轴的两端,中间部位的蜗杆部分和涡轮配合,所述涡轮安装在涡轮轴上并和蜗杆轴的蜗杆部分配合,所述涡轮轴和涡轮通过键连接。

5.根据权利要求1所述的双人脚蹬联动式仿生鱼尾小船,其特征在于:所述仿生鱼尾机构包括双万向节、主齿轮、变向齿轮、齿轮架、鱼尾板、鱼尾板支架和摆向销,所述双万向节上端连接涡轮轴,其下端用于安装主齿轮并和齿轮架连接,用于将涡轮的转动转化为主齿轮的转动,进行动力传递,所述主齿轮安装在双万向节的末端轴上并和变向齿轮配合,所述变向齿轮和主齿轮配合,传递主齿轮的动力,用于改变鱼尾板的摆向,使得鱼尾板左右摆动,所述齿轮架一侧用于固定主齿轮和变向齿轮,另一侧通过销轴和鱼尾板连接,所述鱼尾板通过摆向销安装在鱼尾板支架上,所述鱼尾板支架连接至主支架上并用于支撑鱼尾板,所述摆向销为滑销,共有两个,工作时带动鱼尾板左右摆动。
