专利号: 2017102300292
申请人: 管迎春
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

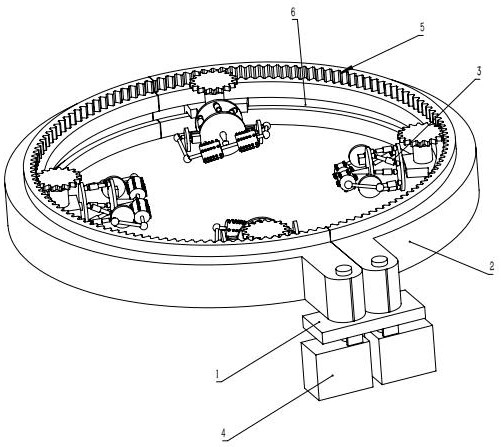

1.一种可穿戴式颈椎按摩仪,包括平板(1)、半圆环导轨(2)、按摩单元(3)、舵机(4)、内齿圈(5)、导轨滑槽(6)、齿轮(301)、伺服电机(302)、滑块(303)、后圆盘(304)、电缸(305)、前圆盘(306)、球铰支架(307)、转轮(308)、直流电机(309)、连杆(310)、浮动轴(311)、按压轮(312),其特征在于:所述的平板(1)是一块长方形板,平板(1)下方对称安装有两个舵机(4),舵机(4)的输出轴穿过平板(1),每个舵机(44)的输出轴上都安装有一个半圆环导轨(2),通过两个舵机(4)分别控制两个半圆环导轨(2)开闭,两个半圆环导轨(2)闭合后成为一个整圆导轨,每个半圆环导轨(2)上端面设有半个内齿圈(5),半圆环导轨(2)内侧面上设有导轨滑槽(6),在导轨滑槽(6)中滑动安装有若干个按摩单元(3),每个按摩单元(3)包括齿轮(301)、伺服电机(302)、滑块(303)、后圆盘(304)、电缸(305)、前圆盘(306)、球铰支架(307)、转轮(308)、直流电机(309)、连杆(310)、浮动轴(311)、按压轮(312),所述的滑块(303)滑动安装在导轨滑槽(6)中,滑块(303)上方安装有一个伺服电机(302),伺服电机(302)的电机轴上安装有齿轮(301),齿轮(301)与内齿圈(5)啮合,通过伺服电机(302)控制齿轮(301)转动,齿轮(301)通过与内齿圈(5)的啮合作用来驱动滑块(303)移动,滑块(303)内端面安装有一个后圆盘(304),后圆盘(304)前部设有一个前圆盘(306),前圆盘(306)和后圆盘(304)之间设有六个电缸(305),电缸(305)两端均通过球铰连接,六个电缸(305)的底部的球铰均匀布置,六个电缸(3005)的前端等分成三组,每组中的两个球铰靠在一起,六个电缸(305)构成并联机构,在前圆盘(306)的端面上安装有两个直流电机(309),每个直流电机(309)的电机轴上安装有一个偏心轴;在前圆盘(306)的中心位置安装有一根球铰支架(307),球铰支架(307)前端与浮动轴(311)中间位置铰接,浮动轴(311)上转动安装有两个按压轮(312),在浮动轴(311)两端各设有一个球头,在转轮(308)的偏心轴端部也设有一个球头,每个转轮(308)上的偏心轴均通过一根球铰连杆(310)与浮动轴(311)的外端部铰接,通过两个转轮(308)带动浮动轴(311)摆动。
