1.一种具有三维网络结构的碳化钨-碳纳米管复合材料的制备方法，其特征在于，所述方法按如下步骤进行：(1)在微波管中将钨源溶于溶剂，搅拌均匀后，将微波管置于微波合成仪，在160～180℃下反应40～60min，反应结束后，反应产物经后处理得到具有氧缺陷的W18O49；所述钨源为WCl6；

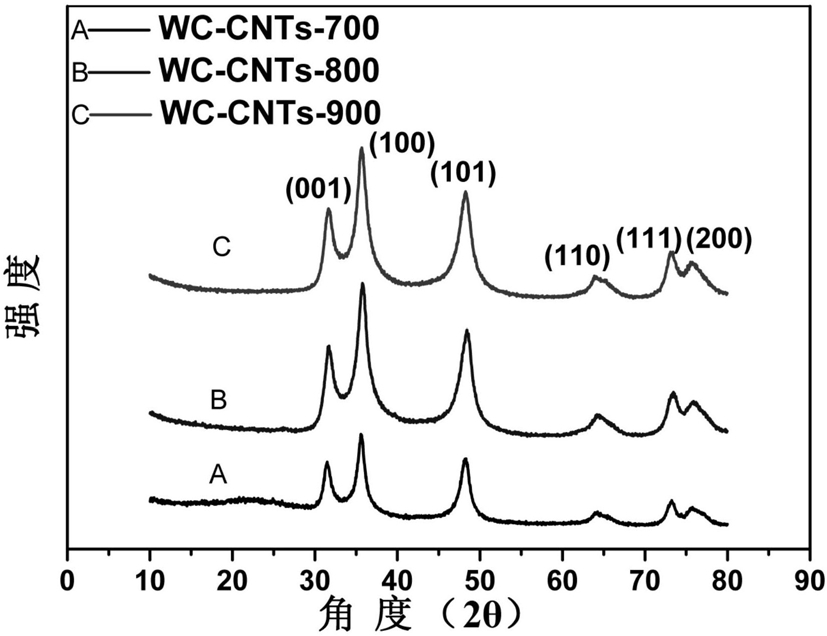

(2)将步骤(1)所得W18O49置于管式炉中，在碳源气氛下，在700～900℃下碳化，然后在氮气保护气氛下冷却至室温，得到碳化钨-碳纳米管颗粒。

2.如权利要求1所述的方法，其特征在于，所述步骤(1)中所述溶剂为无水乙醇。

3.如权利要求1所述的方法，其特征在于，所述步骤(1)溶剂的体积用量以钨源质量计为50～200mL/g。

4.如权利要求1所述的方法，其特征在于，所述步骤(1)中微波反应的压力13～15bar。

5.如权利要求1所述的方法，其特征在于，所述步骤(1)的后处理方法为：待反应结束后，用去离子水和无水乙醇离心洗涤后，放入50～60℃真空烘箱中干燥6～8h得到具有氧缺陷的W18O49。

6.如权利要求1所述的方法，其特征在于，所述步骤(2)中所述碳源为一氧化碳或乙炔。

7.如权利要求1所述的方法，其特征在于，所述步骤(2)所述的碳化温度为900℃，碳化时间为180分钟。

8.如权利要求6所述的方法，其特征在于，所述步骤(2)中所述碳源的气体流量为

100mL/min。

9.如权利要求1所述的方法，其特征在于，所述步骤(2)中所述碳源为乙炔时，所述的碳源采用乙炔与氢气、氩气的混合气的形式提供，所述的乙炔与氢气、氩气的体积比为3:3:4。

10.如权利要求1所述的方法，其特征在于，所述方法按如下步骤进行：a在微波管中将钨源溶于溶剂，搅拌均匀后，将微波管置于微波合成仪，在160℃下反应

60min，反应结束后，将反应产物冷却至室温，用去离子水和无水乙醇离心洗涤后，放入50℃真空烘箱中干燥6h得到具有氧缺陷的W18O49；所述钨源为WCl6，所述溶剂为无水乙醇，所述溶剂体积用量以钨源质量计为100mL/g，所述的微波反应的压力15bar；

b将步骤a所得W18O49置于管式炉中，在碳源气氛下，在900℃碳化180min，然后在氮气保护气氛下冷却至室温，得到碳化钨-碳纳米管颗粒；所述碳源为乙炔时，采用乙炔与氢气、氩气的混合气，所述乙炔：氢气：氩气体积比＝30:30:40；所述混合气的流量为100mL/min。
