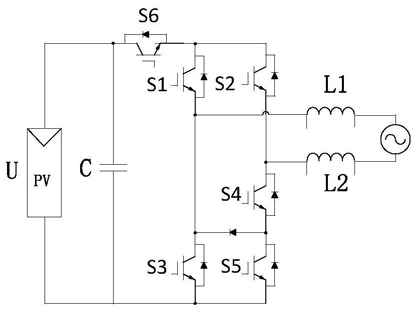

1.光伏并网系统中用于抑制漏电流的逆变器拓扑电路，其特征在于，它包括第一受控开关管S1、第二受控开关管S2、第三受控开关管S3、第四受控开关管S4、第五受控开关管S5、第六受控开关管S6、二极管D、电源U、电容C、第一电感L1和第二电感L2，所述电容C与电源U并联，电源U的正极同时与第六受控开关管S6输入端连接，电源U的负极同时与第三受控开关管S3的输出端、第五受控开关管S5的输出端连接，第六受控开关管S6输出端分别与第一受控开关管S1的输入端、第二受控开关管S2输入端连接，第一受控开关管S1的输出端与第三受控开关管S3的输入端、二极管D的阴极连接，第二受控开关管S2的输出端与第四受控开关管S4的输入端连接；第四受控开关管S4的输出端分别与第五受控开关管S5的输入端、二极管D的阳极连接，第一电感L1的一端与第一受控开关管S1的输出端连接，第二电感L2的一端与第二受控开关管S2的输出端连接，第一电感L1的另一端和第二电感L2的另一端并入电网。2.根据权利要求1所述的光伏并网系统中用于抑制漏电流的逆变器拓扑电路，其特征在于，受控开关管为IGBT、MOSFET或可控硅整流元件中的一种或其中几种的组合。3.一种如权利要求1所述的光伏并网系统中用于抑制漏电流的逆变器拓扑电路的工作方法,其特征是：在电网电压正半周时,第四受控开关管S4持续开通,第二受控开关管S2和第三受控开关管S3持续关断,第一受控开关管S1、第五受控开关管S5和第六受控开关管S6以单极性SPWM调制方式工作，在电网电压正半周时依次有以下2个工作阶段：在T0～T1时间段,T0时刻起受控开关管S1、S4、S5、S6开始导通,光伏阵列能量流向电网；在T1～T2时间段,T1时刻起,滤波电感、第四受控开关管S4和电网形成一条续流回路；在电网电压负半周时,第二受控开关管S2持续开通,第一受控开关管S1、第四受控开关管S4和第五受控开关管S5持续关断,第三受控开关管S3和第六受控开关管S6以单极性SPWM调制方式工作。在电网电压负半周时依次有以下2个工作阶段：在T0～T1时间段,T0时刻起S2、S3、S6开始导通,光伏阵列能量流向电网；在T1～T2时间段,T1时刻起,滤波电感、第一受控开关管S1、第二受控开关管S2和电网形成一条续流回路。
