1.一种草酸二酰肼燃烧法制备锆酸钇的方法，其特征在于，包括以下步骤：

1)将Y(NO3)3·6H2O和ZrO(NO3)2·H2O加入到去离子水中，配制成溶液，其中，Y与Zr的摩尔比为1:1；

2)将草酸二酰肼的水溶液采用逐滴加入的方式加入到溶液中，得到混合溶液；其中，草酸二酰肼与Y(NO3)3·6H2O的摩尔比为(2～4)︰1；

3)将混合溶液搅拌后，蒸发水分，获得白色凝胶；

4)将白色凝胶高温加热后获得蓬松块体；

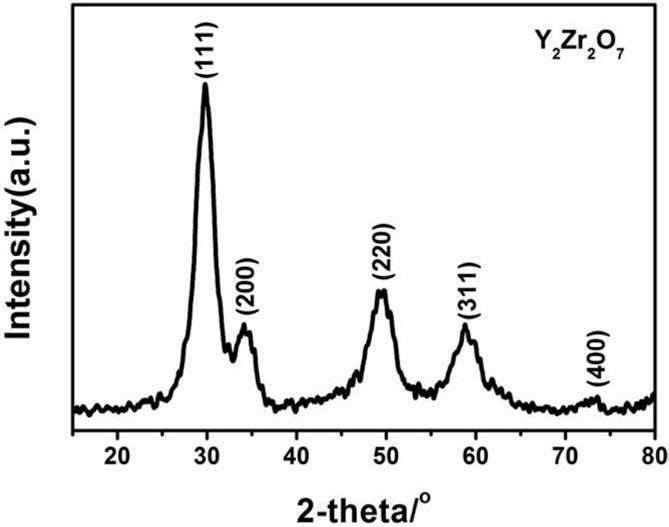

5)将蓬松块体在500℃～700℃下热处理1～3h，得到锆酸钇。

2.根据权利要求1所述的一种草酸二酰肼燃烧法制备锆酸钇的方法，其特征在于，步骤

1)中溶液中Y(NO3)3·6H2O的浓度为0.1～0.5mol/L。

3.根据权利要求1所述的一种草酸二酰肼燃烧法制备锆酸钇的方法，其特征在于，步骤

2)中草酸二酰肼的水溶液的浓度为1～2mol/L。

4.根据权利要求1所述的一种草酸二酰肼燃烧法制备锆酸钇的方法，其特征在于，步骤

3)中搅拌的转速为350～500转/分钟，时间为2～3h。

5.根据权利要求1所述的一种草酸二酰肼燃烧法制备锆酸钇的方法，其特征在于，步骤

3)中蒸发水分的温度为60～80℃，时间为3～5h。

6.根据权利要求1所述的一种草酸二酰肼燃烧法制备锆酸钇的方法，其特征在于，步骤

4)中高温加热的温度为350～400℃，时间为5～15min。

7.根据权利要求1所述的一种草酸二酰肼燃烧法制备锆酸钇的方法，其特征在于，进行热处理前进行研磨。
