1.一种酒石酸-硝酸盐燃烧法制备锆酸钇的方法，其特征在于，包括以下步骤：

1)将Y(NO3)3·6H2O和ZrO(NO3)2·H2O，混合后研磨，得到混合粉体；其中，Y(NO3)3·6H2O和ZrO(NO3)2·H2O的摩尔比为1:1；

2)将酒石酸和乙二胺四乙酸混合，然后调节pH值至2～7，得到复合络合剂溶液；

3)将复合络合剂溶液搅拌后，逐滴滴加到装有混合粉体的研钵中，边加边研磨，滴加完成后，继续研磨均匀，得到糊状粘稠中间体；其中酒石酸与Y(NO3)3·6H2O的摩尔比为2︰1；

4)将糊状粘稠中间体干燥获得凝胶块；

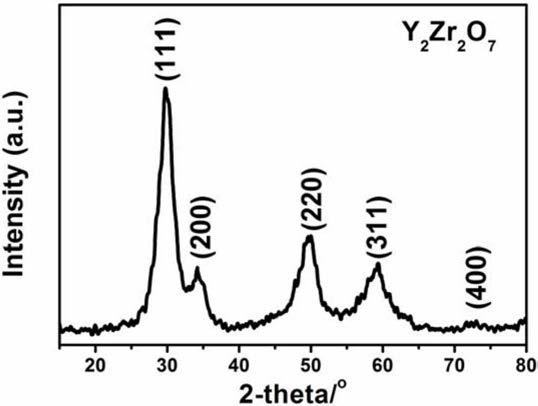

5)将凝胶块高温加热得到蓬松块体，将蓬松块体在500℃～700℃下热处理1～3h，得到锆酸钇。

2.根据权利要求1所述的一种酒石酸-硝酸盐燃烧法制备锆酸钇的方法，其特征在于，步骤2)中按酒石酸︰乙二胺四乙酸＝(1～2)︰1的摩尔比进行混合。

3.根据权利要求1所述的一种酒石酸-硝酸盐燃烧法制备锆酸钇的方法，其特征在于，步骤2)中采用氨水调节pH值至2～7。

4.根据权利要求1所述的一种酒石酸-硝酸盐燃烧法制备锆酸钇的方法，其特征在于，步骤3)中搅拌的转速为350～500转/分钟，时间为6～12h。

5.根据权利要求1所述的一种酒石酸-硝酸盐燃烧法制备锆酸钇的方法，其特征在于，步骤3)中滴毕后研磨的时间为15～30min。

6.根据权利要求1所述的一种酒石酸-硝酸盐燃烧法制备锆酸钇的方法，其特征在于，步骤4)中干燥的温度为60～80℃，时间为2～3h。

7.根据权利要求1所述的一种酒石酸-硝酸盐燃烧法制备锆酸钇的方法，其特征在于，步骤5)中高温加热的温度为300～400℃时间为10～30min。

8.根据权利要求1所述的一种酒石酸-硝酸盐燃烧法制备锆酸钇的方法，其特征在于，进行热处理前进行研磨。
