专利号: 2017102350732
申请人: 江南大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-10-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

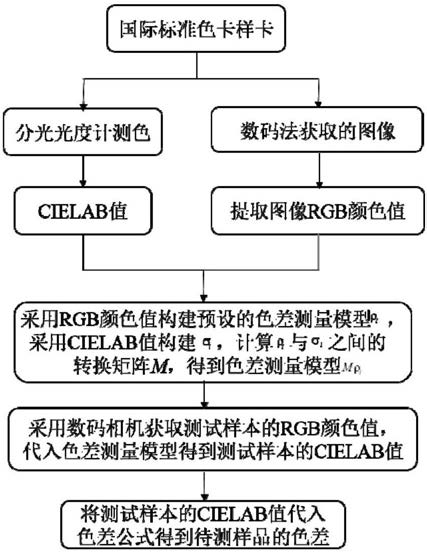

1.一种基于数码相机的纺织品色差测量方法,其特征是,步骤如下:

(1)选取国际标准色卡作为训练样本,采用数码相机获取训练样本的RGB颜色值,记为(r,g,b),同时采用标准分光光度计测量训练样本的CIELAB值,记为(L,a,b);

(2)采用训练样本的(r,g,b)构建预设的色差测量模型ρi,采用训练样本的(L,a,b)构建σi,然后计算σi与ρi之间的转换矩阵M,Mρi即为色差测量模型,σi与ρi之间的转换公式如下:σi=Mρi;

ρi=[1 r g b rg rb gb r2 g2 b2 r3 g3 b3 rgb(rgb)2];

σi=[L a b];

(3)采用数码相机获取n对测试样本的RGB颜色值,记为(r1,g1,b1)、(r2,g2,b2)...(ri,gi,bi)...(rn,gn,bn),将其分别代入色差测量模型得到测试样本的CIELAB值,记为(L1,a1,b1)、(L2,a2,b2)…(Li,ai,bi)...(Ln,an,bn);

(4)将(L1,a1,b1)、(L2,a2,b2)…(Li,ai,bi)...(Ln,an,bn)代入色差公式得到待测样本的色差;

其中,采用数码相机获取训练样本和测试样本的RGB颜色值时,数码相机的测量参数相同。

2.根据权利要求1所述的一种基于数码相机的纺织品色差测量方法,其特征在于,所述训练样本中含有35张以上国际标准色卡,所述国际标准色卡包含24色相环。

3.根据权利要求2所述的一种基于数码相机的纺织品色差测量方法,其特征在于,所述训练样本中含有200~500张国际标准色卡,采用数码相机获取样本的RGB颜色值具体操作为:首先将样本置于标准光源箱内,然后采用数码相机采集样本的图像,最后提取图像的RGB颜色值。

4.根据权利要求3所述的一种基于数码相机的纺织品色差测量方法,其特征在于,所述标准光源箱内的照明光源为D65照明体,拍照条件为45°/垂直。

5.根据权利要求3所述的一种基于数码相机的纺织品色差测量方法,其特征在于,所述数码相机支持手动曝光设置和采集RAW格式图像。

6.根据权利要求3所述的一种基于数码相机的纺织品色差测量方法,其特征在于,所述提取图像的RGB颜色值是指选取图像中心区域100×100个像素,根据相机感光器件表面的拜耳滤镜排列方式分别提取r、g、b三个分量的平均值。

7.根据权利要求3所述的一种基于数码相机的纺织品色差测量方法,其特征在于,所述样本的RGB颜色值是指5个图像的RGB颜色值的平均值。

8.根据权利要求1所述的一种基于数码相机的纺织品色差测量方法,其特征在于,采用σi训练ρi得到二者之间的转换矩阵M,转换矩阵M是利用伪逆或者最小二乘法拟合ρi和σi值得到的;所述转换矩阵M的大小为15×3。

9.根据权利要求1所述的一种基于数码相机的纺织品色差测量方法,其特征在于,所述色差公式为CIEDE2000色差公式。

10.根据权利要求1所述的一种基于数码相机的纺织品色差测量方法,其特征在于,测量方法使用的装置主要由标准光源箱、置物平台、数码相机和数码相机支架组成,置物平台位于标准光源箱内,数码相机位于标准光源箱外且由数码相机支架进行固定,置物平台的工作面与水平面之间的夹角为45°,数码相机的摄像头面向置物平台的工作面。
