1.一种抗生素选择性检测的荧光纳米材料Zn-PDC:Tb3+的制备方法，其特征在于，包括以下步骤：

1)配置溶液：将2，5-吡啶二羧酸钠2,5-Na2PDC溶液加入到盛有去离子水/无水乙醇的混合溶液的烧杯a中，搅拌混合均匀；在烧杯b中配置硝酸锌Zn(NO3)2和硝酸铽Tb(NO3)3的混合溶液，搅拌混合均匀；其中，烧杯a中，2,5-Na2PDC溶液与去离子水/无水乙醇的混合溶液的体积比为1：(5-10)，烧杯b中，Tb(NO3)3、Zn(NO3)2与去离子水的摩尔比为1：(18-20)：(0.2-

0.25)；

2)反应制备：在室温条件下，将烧杯b中Zn(NO3)2和Tb(NO3)3的混合溶液呈细流状沿烧杯壁缓慢加入到盛有混合均匀混合液的烧杯a中，并用玻璃棒沿同一个方向一直搅拌25-

35min，直至生成白色沉淀；其中，烧杯b中Zn(NO3)2和Tb(NO3)3的混合溶液与烧杯a中的混合溶液的体积比为1：(5-6)；

3)反应后处理：将步骤2)所得的白色沉淀经洗涤离心后，在50-70℃温度中真空干燥至恒重，得到具有稀土发光特性的Zn-PDC:Tb3+荧光纳米材料。

2.根据权利要求1所述的一种抗生素选择性检测的荧光纳米材料Zn-PDC:Tb3+的制备方法，其特征在于：所述步骤1)的去离子水/无水乙醇的混合溶液中，去离子水和无水乙醇的体积比为1:1。

3.根据权利要求1所述的一种抗生素选择性检测的荧光纳米材料Zn-PDC:Tb3+的制备方法，其特征在于：所述步骤1)的2,5-Na2PDC溶液中，2,5-Na2PDC与去离子水的摩尔比为1：(0.28-0.56)。

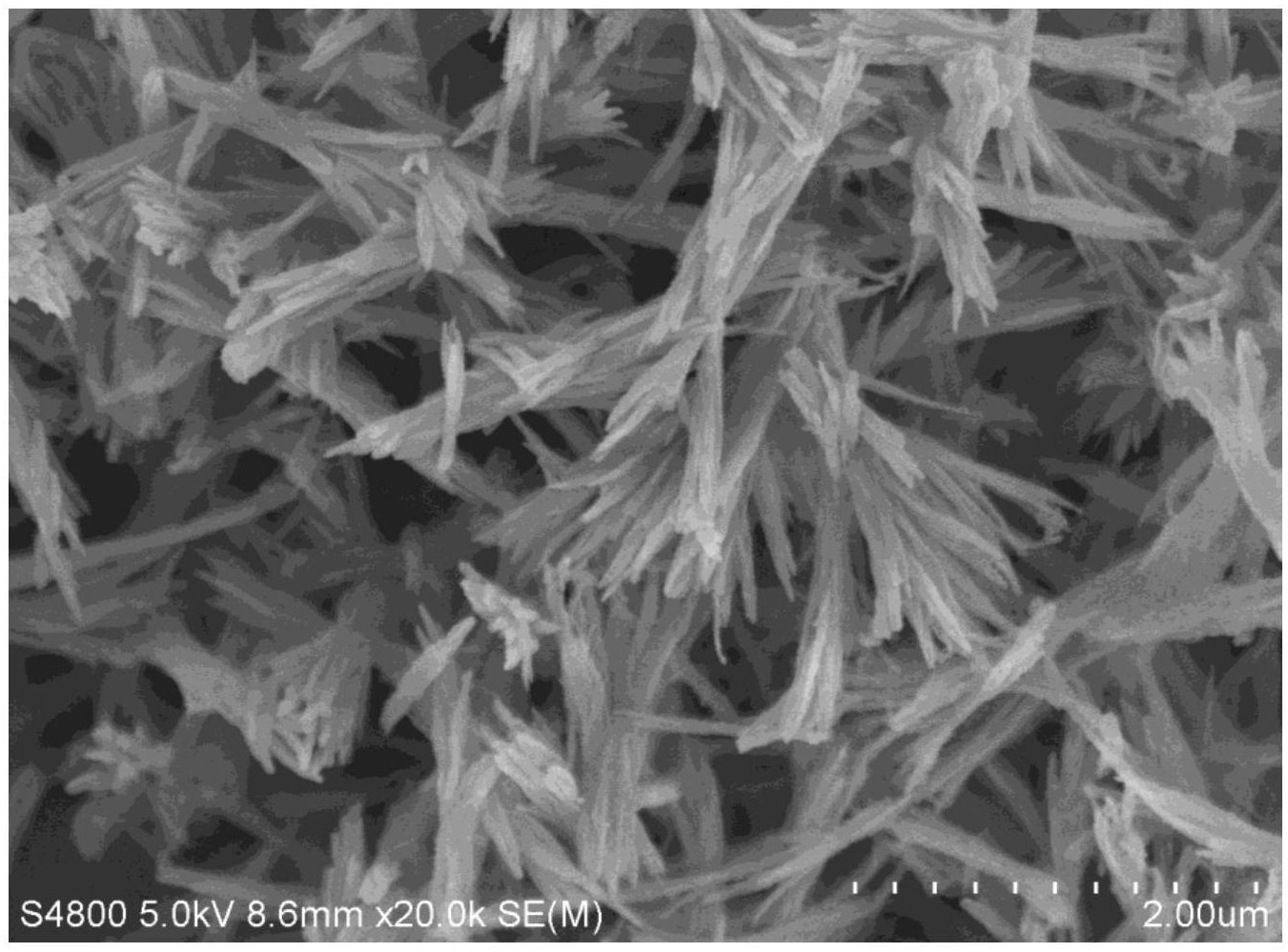

4.根据权利要求1-3任意一项所述的抗生素选择性检测的荧光纳米材料Zn-PDC:Tb3+的制备方法，其特征在于：所述抗生素选择性检测的荧光纳米材料Zn-PDC:Tb3+为纺锤状结构，粒径为50-100nm。

5.权利要求1-3任意一项所述的方法制备的荧光纳米材料Zn-PDC:Tb3+在头孢克肟抗生素选择性检测中的应用。
