专利号: 2017102400479
申请人: 乐清市源富自动化设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-01-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

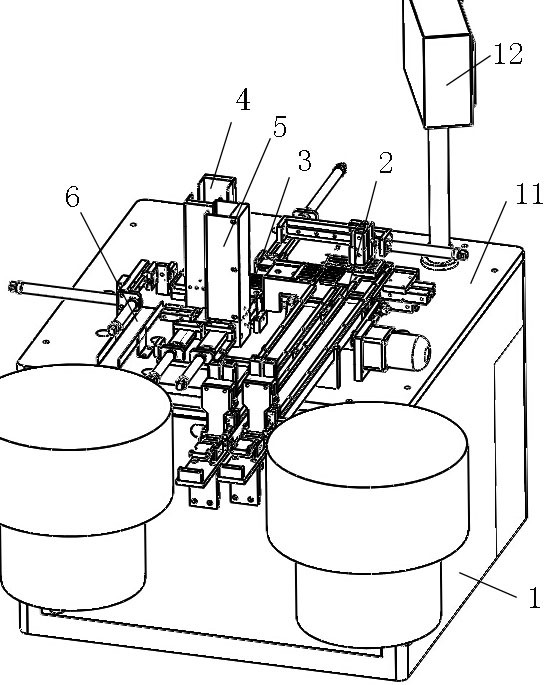

1.一种订书钉包装机,其特征在于:包括机箱(1),设置在所述机箱(1)顶部的工作台面(11),设置在所述工作台面(11)上且相互配合设置的订书钉输入排列机构(2)、订书钉装盒机构(3)、内盒供给机构(4)、外盒供给机构(5)、订书钉输出机构(6),以及控制屏(12);

所述订书钉输入排列机构(2)包括第一输入组件(21),第二输入组件(22),订书钉平移组件(23),以及订书钉叠加组件(24);

所述第一输入组件(21)包括用于输送开口朝上的订书钉的第一输送带,与所述第一输送带进口处连接的第一振动盘,与所述第一输送带出口处连接的订书钉第一置放板(211),以及与所述第一输送带连接的第一驱动部件;

所述第二输入组件(22)包括用于输送开口朝下的订书钉的第二输送带,与所述第二输送带进口处连接的第二振动盘,与所述第二输送带出口处连接的订书钉第二置放板(221),以及与所述第二输送带连接的第二驱动部件;

所述订书钉平移组件(23)包括用于吸附所述订书钉第二置放板(221)上的订书钉的吸附板(231),用于移动所述吸附板(231)将其吸附的订书钉叠放在所述订书钉第一置放板(211)上的订书钉上的平移部件;

所述订书钉叠加组件(24)包括订书钉支撑板(241),用于将所述订书钉第一置放板(211)上的订书钉推送至所述订书钉支撑板(241)的第一顶推板(243),用于将所述订书钉支撑板(241)上订书钉推送至所述订书钉装盒机构(3)的第二顶推板(244),设置在所述订书钉支撑板(241)上且可翻转的挡条(242),以及驱动所述订书钉支撑板(241)上下移动的第三驱动部件;

所述内盒供给机构(4)包括内盒纸容置腔(41),将内盒纸从所述内盒纸容置腔(41)中逐一吸出的第一吸附部件(42),以及将内盒纸推送至所述订书钉装盒机构(3)的顶送部件(43);

所述外盒供给机构(5)包括外盒纸容置腔(51),将外盒纸从所述外盒纸容置腔(51)中逐一吸出的第二吸附部件(52),将外纸盒整形的整形部件(54),以及将内盒纸推送至所述订书钉输出机构(6)的推出部件(53)。

2.根据权利要求1所述的一种订书钉包装机,其特征在于:所述平移部件包括沿所述订书钉第二置放板(221)至所述订书钉第一置放板(211)方向水平设置的水平导向座(232),与所述水平导向座(232)卡接的滑动座(233),垂直设置在所述滑动座(233)上的垂直固定块(234),连接所述垂直固定块(234)与所述吸附板(231)的垂直伸缩件,驱动所述滑动座(233)水平移动或驱动所述垂直伸缩件上下移动的第四驱动部件,以及设置在所述水平导向座(232)左右两侧的限位板。

3.根据权利要求1所述的一种订书钉包装机,其特征在于:所述订书钉装盒机构(3)一长边侧连接所述订书钉输入排列机构(2)、另一长边侧连接所述内盒供给机构(4)、两短边侧设有订书钉半包装输出组件(7);所述订书钉装盒机构(3)包括内盒纸折叠框架(31),设置在所述内盒纸折叠框架(31)中的支撑块(32),以及驱动所述支撑块(32)上下移动的第五驱动部件;所述内盒纸折叠框架(31)包括设于四个角上用于将平面内盒纸长边两侧的角边向上折叠的角边凸起(311),用于将平面内盒纸长边向上折叠的长边折叠部(313),以及用于将平面内盒纸短边向上折叠的短边折叠部(312);所述角边凸起(311)的顶面和与长边折叠部(313)连接的侧面之间设有斜面,所述长边折叠部(313)为一高度低于所述角边凸起(311)高度的水平面,所述短边折叠部(312)为一由所述内盒纸折叠框架(31)外周侧向其内周侧倾斜的倾斜面,所述倾斜面的内侧边高度低于所述长边折叠部(313)的高度。

4.根据权利要求3所述的一种订书钉包装机,其特征在于:所述订书钉半包装输出组件(7)包括位于所述订书钉装盒机构(3)一短边侧的出口部件(71),以及位于所述订书钉装盒机构(3)另一短边侧将所述订书钉推向所述出口部件(71)的推送部件(72);所述出口部件(71)包括一允许装有内纸盒的订书钉穿过的卡口;所述推送部件(72)包括一推送板(721),支撑所述推送板(721)移动的推送座(722),以及驱动所述推送板(721)移动的第六驱动部件;所述推送板(721)设有与订书钉卡合的直角面。

5.根据权利要求1所述的一种订书钉包装机,其特征在于:所述第一吸附部件(42)包括支撑内盒纸的吸附垫,所述顶送部件(43)包括开设在所述吸附垫上的导向槽,置于所述吸附垫表面的顶送块,连接所述顶送块与所述导向槽的移动块,以及驱动所述移动块移动的第七驱动部件。

6.根据权利要求1所述的一种订书钉包装机,其特征在于:所述整形部件(54)包括一导向杆(541),与所述导向杆(541)滑动连接的移动台面(542),设于所述移动台面(542)上的伸缩整形块(543),以及夹持外纸盒的伸缩夹持块(544);所述伸缩整形块(543)一端设有用于穿入外纸盒通孔的梯形体端,所述伸缩夹持块(544)设有与外纸盒边侧接触的直角面;所述推出部件(53)设于移动台面(542)上,包括一推出块。

7.根据权利要求1所述的一种订书钉包装机,其特征在于:所述订书钉输出机构(6)包括输出卡槽(61),连接所述输出卡槽(61)的输出导轨(62),订书钉输出带(63),将订书钉从所述输出卡槽(61)输送至所述订书钉输出带(63)的输出部件(64),以及驱动所述订书钉输出机构(6)运行的第八驱动部件;所述输出卡槽(61)的一槽口可连接订书钉装盒机构(3),另一槽口端可连接外盒供给机构(5)。

8.根据权利要求7所述的一种订书钉包装机,其特征在于:所述输出部件(64)包括将订书钉从所述输出卡槽(61)送至所述订书钉输出带(63)的输出块,供所述输出块向所述订书钉输出带(63)移动的输出滑块,与所述输出滑块连接的输出滑动座。
