专利号: 2017102401626
申请人: 长江大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

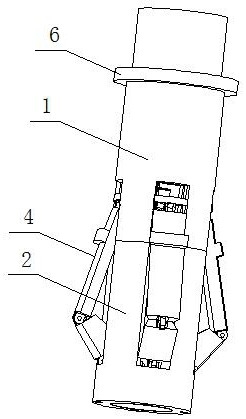

1.一种深海测试管柱连接器,包括上管柱(1)、下管柱(2)、滑套(3)和连接机构(4);下管柱(2)上安装有上管柱(1),下管柱(2)和上管柱(1)的圆周上设置有多个相互连通的滑孔(5),下管柱(2)的滑孔(5)底部设置有连接耳(7),滑孔(5)内通过连接耳(7)和销轴活动安装有连接机构(4);其特征在于: 所述的上管柱(1)滑孔(5)上方的上管柱(1)上设置有凸缘(6),上管柱(1)上通过凸缘活动安装有滑套(3);滑套(3)的内壁与凸缘(6)密封贴合连接,由此使滑套(3)与上管柱(1)之间形成相互独立的上腔室和下腔室,上腔室内设置有复位弹簧(10);所述的上管柱(1)上设置有液压油道(11),液压油道(11)的一端与下腔室连通;所述的连接机构(4)由滑块(12)、连杆(13)和连轴块(14)构成,连杆(13)下端通过销轴与滑块(12)活动连接,连杆(13)上端通过销轴与连轴块(14)活动连接。

2.根据权利要求1所述的一种深海测试管柱连接器,其特征在于:所述的下管柱(2)为变径体,上管柱(1)螺纹套装在下管柱(2)上。

3.根据权利要求1所述的一种深海测试管柱连接器,其特征在于:所述的连杆(13)外表面设置有锁紧凸块(16),锁紧凸块(16)与滑套(3)接触连接。

4.根据权利要求1所述的一种深海测试管柱连接器,其特征在于:所述的滑块(12)为梯形体,滑块(12)的顶部设置有连接耳(7),连接耳(7)两侧的滑块(12)上对称设置有滑柄(15)。

5.根据权利要求1所述的一种深海测试管柱连接器,其特征在于: 所述的连轴块(14)为一端呈锥形的矩形体,连轴块(14)的顶部和底部分别设置有连接耳(7)。

6.根据权利要求1所述的一种深海测试管柱连接器,其特征在于:所述上管柱(1)的滑孔(5)两侧的滑孔壁上设置有滑槽(17),滑块(12)通过滑柄(15)与滑槽(17)的配合与上管柱(1)滑动连接,滑块(12)的一端通过滑孔(5)延伸至上管柱(1)的中心孔内。

7.根据权利要求1所述的一种深海测试管柱连接器,其特征在于:所述的下管柱(2)底部端面上均布有定位槽(18);所述的滑套(3)由上滑套(8)和下滑套(9)构成,上滑套(8)和下滑套(9)之间螺纹连接。
