专利号: 2017102411011
申请人: 嵊州市甘霖镇缘艺工具厂
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-06-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

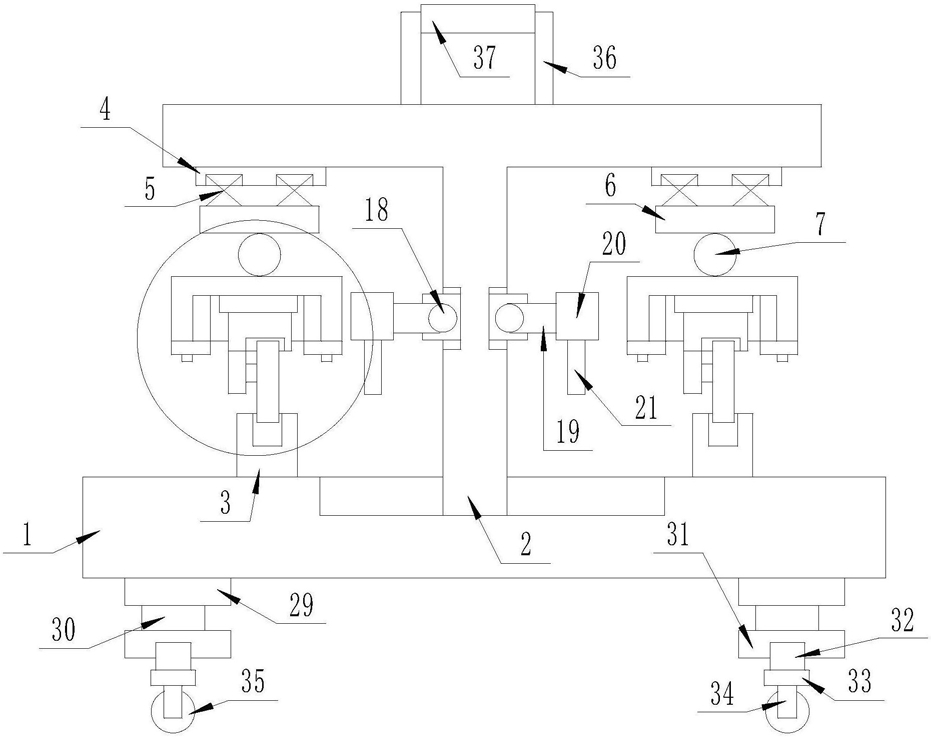

1.一种用于家禽剪翅膀的装置,包括条形承载板(1),其特征在于,所述条形承载板(1)上表面中心处开有一号条形凹槽,所述一号条形凹槽内设有T形固定块(2),所述T形固定块(2)下表面设有剪翅膀机构,所述条形承载板(1)下表面设有移动机构,所述T形固定块(2)侧表面上设有与剪翅膀机构相搭接的推动机构,所述条形承载板(1)上表面设有与推动机构相搭接的废物承接机构,所述剪翅膀机构由设置在条形承载板(1)上表面且位于T形固定块(2)两侧的一组条形切割板(3)、固定连接在T形固定块(2)下表面两端且与一组条形切割板(3)相对应的升降支撑板(4)、开在每个升降支撑板(4)下表面的多个三号条形凹槽、设置在每个三号条形凹槽内的微型电控升降支撑架(5)、固定连接在每个微型电控升降支撑架(5)下表面的条形空心壳(6)、铰链连接在每个条形空心壳(6)下表面的万向轴(7)、铰链连接在每个条形切割板(3)上多个万向轴(7)上的条形升降板(8)、开在每个条形升降板(8)下表面中心处的弧形凹槽(9)、设置在每个弧形凹槽(9)内的弧形滑道(10)、设置在每个弧形滑道(10)两相对侧表面上且与所对应弧形凹槽(9)内上表面的多个折形固定板(11)、设置在每个折形固定板(11)与弧形凹槽(9)内上表面之间的一组螺钉(12)、设置在每个弧形滑道(10)上的电控移动体(13)、固定连接在每个电控移动体(13)下表面且旋转端为水平的三号微型旋转电机(14)、套装在每个三号微型旋转电机(14)旋转端上的切割轮(15)、开在每个电控移动体(13)下表面且与切割轮(15)相匹配的转动凹槽、开在条形切割板(3)上表面且与弧形凹槽(9)相匹配的切割凹槽(16)共同构成。

2.根据权利要求1所述的一种用于家禽剪翅膀的装置,其特征在于,所述推动机构由开在T形固定块(2)两相对侧表面上的一组二号条形凹槽、设置在每个二号条形凹槽内且旋转端为水平的一组一号微型旋转电机(18)、套装在每个一号微型旋转电机(18)旋转端上的弹性臂(19)、套装在每组弹性臂(19)上的条形拨动体(20)、铰链连接在每个条形拨动体(20)下表面的一组拨动杆(21)共同构成。

3.根据权利要求1所述的一种用于家禽剪翅膀的装置,其特征在于,所述废物承接机构设置在条形承载板(1)下表面两端的两组横置滑轨(22)、设置在其中一组横置滑轨(22)上的电控移动块(23)、设置在另一个横置滑轨(22)上的滑动块(24)、设置在每个电控移动块(23)与所对应滑动块(24)之间的固定条(25)、固定连接在每个固定条(25)上的承载块(26)、嵌装在每个承载块(26)下表面且旋转端为水平的二号微型旋转电机(27)、套装在每个二号微型旋转电机(27)旋转端上条形无盖承载盒(28)共同构成。

4.根据权利要求1所述的一种用于家禽剪翅膀的装置,其特征在于,所述移动机构由条形承载板(1)下表面边缘处的两组矩形垫片(29)、嵌装在每个矩形垫片(29)下表面的支撑圆柱(30)、套装在每个支撑圆柱(30)上的支撑矩形片(31)、嵌装在每个支撑矩形片(31)下表面的一组折形圆杆(32)、套装在每个折形圆杆(32)上的一号转动轴承(33)、套装在每个一号转动轴承(33)上的转动框架(34)、套装在每个转动框架(34)上的滚动轮(35)共同构成。

5.根据权利要求1所述的一种用于家禽剪翅膀的装置,其特征在于,所述多个三号条形凹槽的数量为2-4个。

6.根据权利要求1所述的一种用于家禽剪翅膀的装置,其特征在于,所述多个折形固定板(11)的数量为4-6个。

7.根据权利要求1所述的一种用于家禽剪翅膀的装置,其特征在于,所述T形固定块(2)上表面铰链连接有抬起把手(36),所述抬起把手(36)上套装有防滑套筒(37)。

8.根据权利要求1所述的一种用于家禽剪翅膀的装置,其特征在于,所述T形固定块(2)的材质为马口铁。

9.根据权利要求1所述的一种用于家禽剪翅膀的装置,其特征在于,所述万向轴(7)的材质为硬质合成塑料。

10.根据权利要求1所述的一种用于家禽剪翅膀的装置,其特征在于,所述切割轮(15)为圆形多齿状的圆轮。
