专利号: 2017102429547
申请人: 芜湖职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

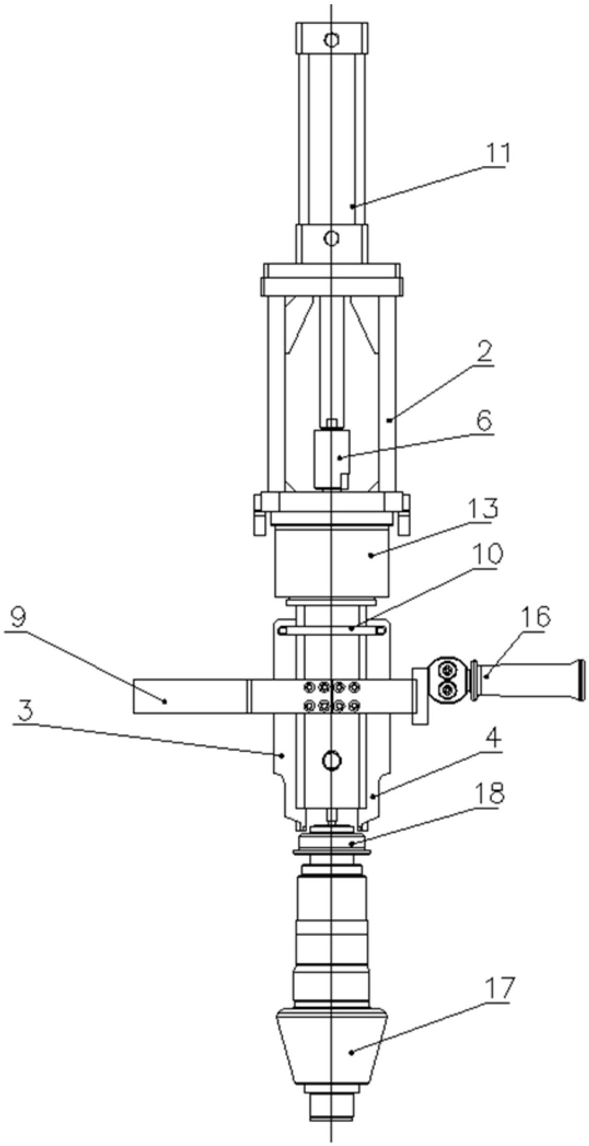

1.一种螺母铆压装置,其特征在于,包括油缸提升机构和铆压夹爪机构,其中,所述油缸提升机构设置于所述铆压夹爪机构上方;所述油缸提升机构包括油缸支架、油缸、活塞杆、上缸接头、铆接杆、旋转座、圆滑台;所述铆压夹爪机构包括拉伸弹簧、左把手、右把手、左夹爪、右夹爪、左铆接头、右铆接头、顶针;所述油缸置于所述油缸支架顶部;所述活塞杆的上端置于所述油缸内,下端通过所述上缸接头与所述铆接杆的上端连接;所述圆滑台设置于所述油缸支架底部;所述旋转座设置于所述圆滑台的内部;所述左把手和所述右把手设置于所述铆接杆的左右两侧;所述右把手上设置有按钮,用于控制所述油缸是否启动;所述左夹爪和所述右夹爪对称设置于所述铆接杆的左右两侧,且所述左夹爪与所述右夹爪之间具有一间隙,所述左夹爪和所述右夹爪的下端通过铆接销连接,所述左夹爪和所述右夹爪的上端通过所述拉伸弹簧连接;所述拉伸弹簧设置于所述圆滑台与所述左把手或所述右把手之间;所述铆接杆的下端延伸至所述左夹爪与所述右夹爪之间的间隙内,且所述铆接杆的底端设置有一方形块,所述方形块的左侧面与所述左夹爪的内侧面接触、右侧面与所述右夹爪的内侧面接触;所述左铆接头沿所述铆接杆轴向的方向连接于所述左夹爪的底端、并沿平行于所述铆接杆轴向的方向延伸,所述右铆接头沿所述铆接杆轴向的方向连接于所述右夹爪的底端、并沿平行于所述铆接杆轴向的方向延伸,且所述左铆接头与所述右铆接头对称设置于所述铆接杆的左右两侧,所述左铆接头与所述右铆接头与一螺母的两相对铆接边分别接触,用于将所述螺母的铆接边铆压固定;所述顶针设置于所述铆接销下端,所述顶针的轴线与所述铆接杆的轴线重合;

所述上缸接头的上端和下端分别设置有内螺纹,所述活塞杆的下端设置有外螺纹,所述铆接杆的上端设置有外螺纹,所述上缸接头上端的内螺纹与所述活塞杆下端的外螺纹结合,所述上缸接头下端的内螺纹与所述铆接杆上端的外螺纹结合;所述左铆接头和所述右铆接头均采用V型结构;

所述油缸启动后,所述油缸中的活塞杆向上运动,并带动所述铆接杆向上运动;所述铆接杆(5) 底端的所述方形块拉动所述左夹爪和所述右夹爪同时向内收缩,以增大所述左铆接头和所述右铆接头的铆压力;且所述左夹爪和所述右夹爪以所述铆接销作为转动中心。

2.根据权利要求1所述的螺母铆压装置,其特征在于,所述油缸通过多个法兰螺钉连接在所述油缸支架顶部。
