专利号: 2017102452276
申请人: 广西大学
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

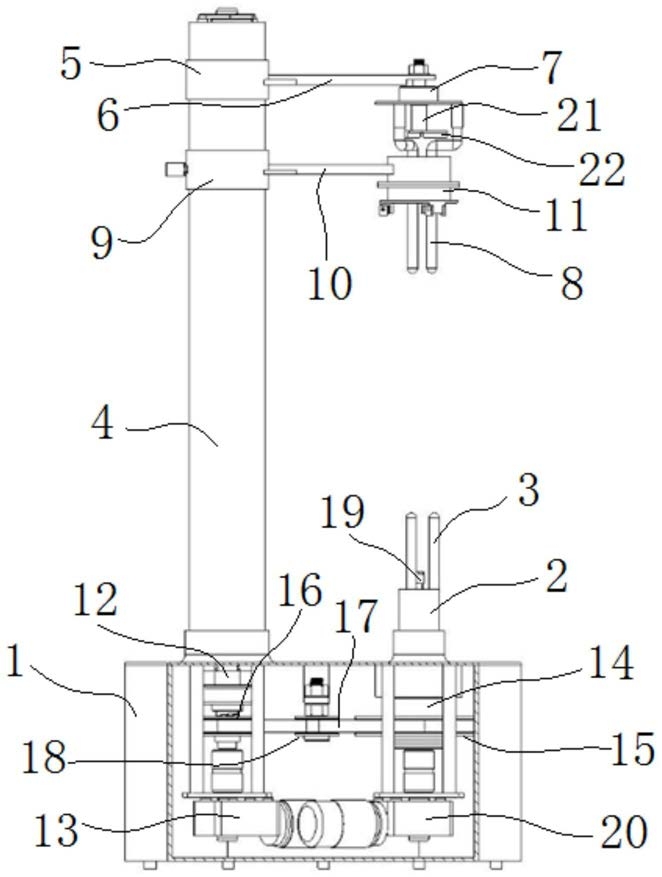

1.一种火龙果制种用的果茎加工装置,其特征在于,包括:底座;

底部固定台,其以能够转动的方式设置于所述底座上,且该底部固定台向上凸设有三个沿同一圆周均匀分布的下叉轴;

导向立柱,其下端固定于所述底座上;

上滑座,其以能够上下滑动的方式设置于所述导向立柱上;

上连接板,其一端与所述上滑座进行连接;

顶部固定台,其以能够转动的方式设置于所述上连接板上;该顶部固定台向下凸设有三个各位于一个所述下叉轴的正上方的上叉轴;

转动机构,所述底部固定台或者所述顶部固定台由该转动机构驱动进行转动;

下滑座,其以能够上下滑动的方式设置于所述导向立柱上,且该下滑座由一升降机构驱动进行上下滑动;

下连接板,其一端与所述下滑座进行连接;以及

环形切削刀,其包括一呈圆环状的刀盘以及至少一个设置于所述刀盘的下端的切削刀片;所述刀盘固定于所述下连接板上,且所述刀盘位于所述顶部固定台和所述底部固定台之间;

其中,所述底座上以能够转动的方式设置有一铰刀轴,所述铰刀轴的上端活动穿过所述底部固定台,且所述铰刀轴的上端设置有一位于三个所述下叉轴的底部之间的铰刀,所述铰刀的轴线与三个所述下叉轴所在的圆周的中心线位于同一直线上;所述铰刀轴由一铰刀动力机构驱动进行转动。

2.根据权利要求1所述的火龙果制种用的果茎加工装置,其特征在于,所述导向立柱设置有一纵向分布的通孔,且所述导向立柱的侧壁上设置有纵向滑槽,所述下滑座设置有活动卡嵌于所述纵向滑槽内的下导向块;所述升降机构包括:升降丝杆,其以能够转动的方式设置于所述通孔内;且该升降丝杆由一丝杆动力机构驱动进行转动;以及升降螺母座,其以能够上下滑动的方式设置于所述通孔内;该升降螺母座通过螺纹与所述升降丝杆进行啮合连接,且该升降螺母座与所述下导向块进行连接。

3.根据权利要求2所述的火龙果制种用的果茎加工装置,其特征在于,所述升降螺母座包括:座架,其以能够上下滑动的方式设置于所述通孔内;所述下导向杆与该座架连接;

弹簧,其一端固定于所述座架上;

弧形板,其凹弧面上设置有与所述升降丝杆进行啮合连接的螺纹;所述弹簧的另一端与该弧形板的凸弧面连接;

摆杆槽,其纵向设置于所述导向立柱的侧壁上;以及

摆杆,其铰接于所述座架上;该摆杆的一端与所述弧形板的一端连接,且该摆杆的另一端活动穿过所述摆杆槽后伸出于所述导向立柱之外。

4.根据权利要求2所述的火龙果制种用的果茎加工装置,其特征在于,所述转动机构用于驱动所述底部固定台进行转动,所述升降丝杆的下端延伸到所述底座内;所述转动机构包括:转动轴,其位于所述底座内且与所述底部固定台连接;

从动带轮,其固定套设于所述转动轴上;以及

主动带轮,其固定套设于所述升降丝杆的下端;且该主动带轮通过皮带与所述从动带轮进行连接。

5.根据权利要求2所述的火龙果制种用的果茎加工装置,其特征在于,所述丝杆动力机构为一与所述升降丝杆进行连接的丝杆电机。

6.根据权利要求1所述的火龙果制种用的果茎加工装置,其特征在于,所述铰刀动力机构为一设置于所述底座内且与所述铰刀轴的下端连接的铰刀电机。

7.根据权利要求1所述的火龙果制种用的果茎加工装置,其特征在于,每个所述上叉轴的上端为一弯曲成L形状的轴头,且所述轴头的夹口朝向三个所述上叉轴所在的圆周的中心线;所述上连接板上设置有一下端活动穿过所述顶部固定台的铣刀轴,所述铣刀轴的下端凹设有一让位孔,且所述铣刀轴的下端设置有至少一个位于三个所述上叉轴的所述轴头之间的铣刀片,所述铣刀片的内端凹设有一与所述让位孔对应的弧形槽,所述铣刀轴的轴线与三个所述上叉轴所在的圆周的中心线位于同一直线上。
