专利号: 2017102466438
申请人: 张若玮
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

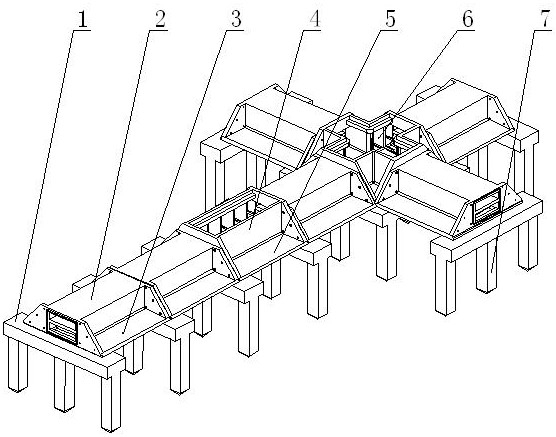

1.一种装配式暗电缆沟,它包括地下基础设施、电缆沟总成,其特征是:电缆沟总成设在地下基础设施的上面;所述的电缆沟总成,暗电缆沟(2)与暗电缆沟(2)之间、暗电缆沟(2)与明电缆沟(4)之间、暗电缆沟(2)与互通电缆沟(6)之间嵌入口型密封件,经对敲螺丝固定后连成一体;在电缆沟总成中分段设明电缆沟(4);

所述的暗电缆沟(2),预制的暗电缆沟(2)呈业型,它内设电缆支架,它外设防沉降、倾斜的延伸边A(3),防沉降、倾斜的延伸边A(3)的两端设三角边与暗电缆沟(2)的本体连接;

所述的明电缆沟(4),预制的明电缆沟(4)呈业型,它内设电缆支架、防水式盖板支架,明电缆沟(4)上面设防水式盖板,它外设防沉降、倾斜的延伸边B(5),防沉降、倾斜的延伸边B(5)的两端设三角边与明电缆沟(4)的本体连接;

所述的地下基础设施,它包括山型承台(1)、矩形承台(8);山型承台(1)的条状承台下面设桩头(7),其中间为防倾斜桩头;矩形承台(8)的矩形框承台的四角桩头(9),矩形承台(8)的下部填充石头、上面填充碎石、粗砂,然后压实后平整。

2.根据权利要求1所述的装配式暗电缆沟,其特征是:暗电缆沟(2)、明电缆沟(4)的底部设排水槽。

3.根据权利要求1所述的装配式暗电缆沟,其特征是:在地质状况良好地段,为了节约成本而取消地下基础设施,电缆沟总成直接设在经处理的地基上面。
