专利号: 2017102474294
申请人: 常州大学
专利类型:发明专利
专利状态:已下证
专利领域: 核算装置
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

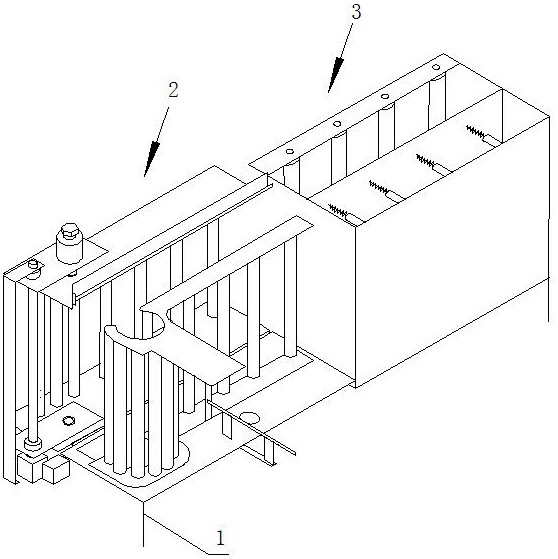

1.待包装硬币柱轴线竖向设置的硬币包装机,其特征在于:包括机架、机架上安装有呈左右布置的包装装置和进纸装置,进纸装置用于向包装装置输送包装纸,所述包装装置包括前后相对布置的硬币柱包装机构和硬币柱存放及折纸机构,所述硬币柱存放及折纸机构活动设置在一块大底板上,大底板安装在机架上;

所述硬币柱包装机构包括前顶板和前底板,前顶板和前底板之间设置有一排前立辊,前顶板和前底板远离进纸装置的一端设置有卷币机构,所述卷币机构的前侧设置有两根与前立辊位于同一直线上补缺浮动辊,补缺浮动辊活动设置,并且与位于前侧的机架之间设置有第二弹性件;前顶板和前底板朝向硬币柱存放及折纸机构的一端分别设置有翻折的进纸缝,前顶板和前底板的进纸缝之间形成输纸通道,进纸装置将包装纸输送至输纸通道内,并使包装纸远离进纸装置的一端边沿延伸至最末端的补缺浮动辊轴向中心线的位置;

所述硬币柱存放及折纸机构包括后顶板和后底板,后顶板和后底板之间、朝向硬币柱包装机构的一侧设置有一排后立辊,后立辊远离进纸装置一端的后顶板和后底板之间设置有通过多根围辊围成的硬币柱存放筒,后顶板上设置有与硬币柱存放筒对应的硬币入口,后底板上设置有与硬币柱存放筒对应的硬币柱出口,硬币柱存放筒朝向硬币柱包装机构的一侧为开口,多根围辊构成的围包角的角度大于180°、小于或等于240°;

所述机架上还安装有往复移动驱动机构,往复移动驱动机构用于将硬币柱存放及折纸机构向硬币柱包装机构一侧推送,使得硬币柱存放筒的开口端与两个补缺浮动辊对合形成完整的硬币柱存放筒,同时通过后顶板、后底板以及连接在后顶板、后底板之间的后立辊推动输纸通道内的包装纸在前顶板和前底板之间折叠为匚形,并夹紧在前立辊和后立辊之间,包装纸的一端还压紧在两个补缺浮动辊与硬币柱存放筒内的待包装硬币柱之间,而硬币柱存放筒内的待包装硬币柱位移至卷币机构上,卷币机构用于将包装纸包裹在待包装硬币柱上;

卷币机构包括上升降板和下升降板,机架上安装有驱动上升降板和下升降板升降的升降驱动机构,上升降板上转动安装有向下穿过上升降板的卷币从动杆,所述下升降板下方的机架上安装有卷币电机,卷币电机的输出端连接有卷币主动杆,下升降板上设置有与卷币主动杆对应的圆孔;

硬币柱存放筒内的待包装硬币柱在往复移动驱动机构的驱动下位移至下升降板上,升降驱动机构用于驱动待包装硬币柱夹紧在卷币从动杆和卷币主动杆之间,卷币电机用于驱动待包装硬币柱转动,实现待包装硬币柱的包装;

围辊中与补缺浮动辊相对的两根围辊为活动设置的压紧浮动辊,压紧浮动辊的后侧的后顶板和后底板之间连接有支架,压紧浮动辊与支架之间设置有第三弹性件。

2.根据权利要求1所述的待包装硬币柱轴线竖向设置的硬币包装机,其特征在于:所述上升降板上安装有连接座,连接座设置有中心通孔,所述卷币从动杆通过轴承转动安装在中心通孔内,卷币从动杆的上方设置有与连接座螺纹连接的调力螺塞,调力螺塞与卷币从动杆之间设置有弹簧。

3.根据权利要求1所述的待包装硬币柱轴线竖向设置的硬币包装机,其特征在于:升降驱动机构包括升降电机,升降电机的输出端安装有丝杆,丝杆上安装有呈上下布置的第一升降螺母和第二升降螺母,第一升降螺母与上升降板连接,第二升降螺母与下升降板连接。

4.根据权利要求1所述的待包装硬币柱轴线竖向设置的硬币包装机,其特征在于:进纸装置包括箱体,箱体的一端设置有出纸口,箱体内设置有可移动的隔板,隔板的一侧与箱体之间设置有若干第一弹性件,隔板的另一侧的箱体内转动安装有一排挡辊,其中一个挡辊对应设置有驱动装置作为驱动辊,挡辊与隔板之间形成存放硬币包装纸的包装纸容腔,贴合在挡辊上的包装纸依次通过驱动辊驱动由出纸口输出,并且出纸口与输纸通道的进口端对合。

5.根据权利要求1所述的待包装硬币柱轴线竖向设置的硬币包装机,其特征在于:第一弹性件包括连接在箱体侧的圆柱体和连接在隔板上的圆柱杆,圆柱体设置有盲孔,圆柱杆上套装有弹簧,弹簧的一端延伸至圆柱体的盲孔内。

6.根据权利要求1所述的待包装硬币柱轴线竖向设置的硬币包装机,其特征在于:大底板上设置有与硬币柱存放筒的硬币柱出口对应的硬币柱成品出口,硬币柱成品出口下方的机架上连接有成品储袋,硬币柱成品出口配合设置有开关板,机架上安装有控制开关板开关的控制机构。
