1.一种非晶硅粉体的制备方法，包括如下步骤：

(1)将二氧化硅粉末在80～120℃真空烘箱中干燥10～24h；

(2)在真空或保护气氛下，将干燥的二氧化硅和碱土金属氢化物装入密封的球磨罐，在

0～50℃下，球磨发生化学反应；

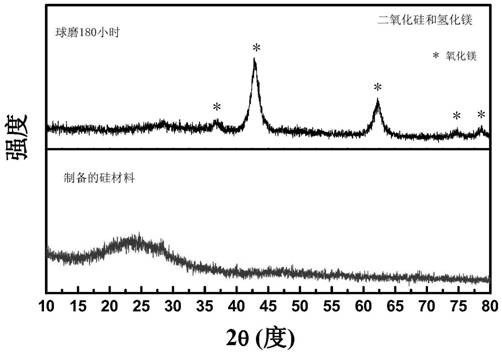

(3)球磨结束后，将取出的固体产物用稀酸、乙醇洗涤3遍，并用去离子水洗至溶液为中性，然后将其过滤、烘干，即可得 到非晶硅粉体，步骤(2)中所述的碱土金属氢化物为氢化镁和氢化钙中的至少一种,所述的二氧化硅和碱土金属氢化物的摩尔比例为1:2～6。

2.如权利要求1所述的一种非晶硅粉体的制备方法，其特征在于：步骤(3)中所述的球磨操作条件为球料比30～200:1，球磨转速200～600rpm，球磨时间12～300h。
