专利号: 2017102480045
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

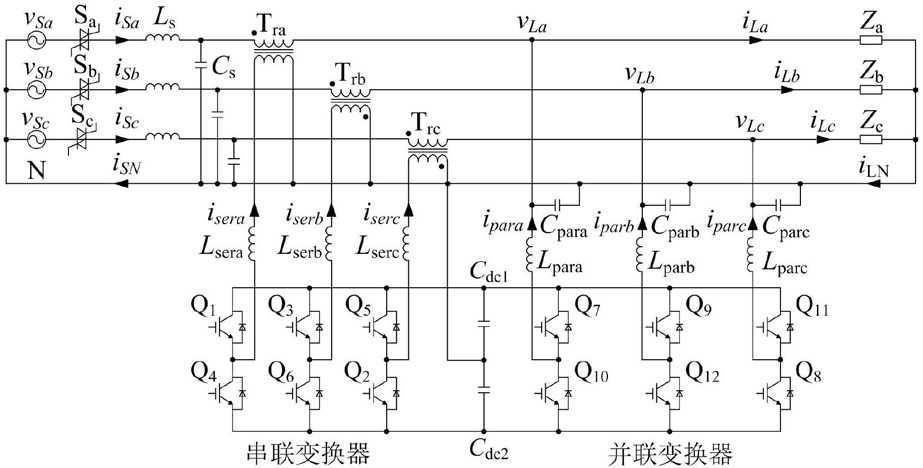

1.一种统一电能质量调节器网侧电流平衡控制方法,其特征在于:所述方法包括以下步骤:步骤1,将三相电网电压(vSabc)、三相负载电压(vLabc)和三相负载电流(iLabc)由三相静止ABC交流坐标系变换到两相dq旋转坐标系,三相静止ABC交流坐标系变换到两相dq旋转坐标系,具体为:其中,xA、xB和xC分别表示三相静止ABC交流坐标系下电压或电流分量;xd和xq分别表示两相dq旋转坐标系下电压或电流分量;坐标变换需要的相位信息(ωt)由对三相电网电压(vSabc)的锁相得到;

步骤2,坐标变换后,电网电压为 负载电压为 负载电流为可表示为:

其中, 和 为直流分量,代表基波有功电压和电流, 和 为交流分量,代表谐波电压和电流;

经低通滤波器后,滤除变量中的交流分量 和步骤3,滤波后得到直流分量 和 根据网侧基波有功功率 与负载侧基波有功功率 相等,计算网侧基波有功电流依据瞬时功率理论可得:

进一步有:

网侧基波有功电流为:

步骤4,直流母线电压经PI调节器调节后得到 其目的是为稳定母线电压及维持系统内部损耗;

步骤5,负载基波有功电流配比补偿算法具体为:将网侧基波有功电流 与直流母线电压调节结果 叠加得到三相网侧基准电流幅值:其中, 为直流母线电压控制环路中PI调节器输出的控制量;

三相网侧基准电流分别为:
