专利号: 2017102505659
申请人: 青岛钰坤睿新材料科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 层状产品
更新日期:2024-11-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种蜂巢结构,其特征在于:包括:

第一八边形板(1),均匀布置有多个,具有四个第一侧边(11)和四个第二侧边(12),所述第一侧边(11)和所述第二侧边(12)交替设置;

第一连接板(31),一端与所述第一侧边(11)连接,另一端向着所述第一八边形板(1)的一侧沿伸;

第二连接板(32),与所述第一连接板(31)一起位于所述第一八边形板(1)的同一侧,且一端与所述第二侧边(12)固定连接;相邻的所述第一连接板(31)和所述第二连接板(32)连接、并与所述第一八边形板(1)一起形成一端开口的第一筒状结构;

第二八边形板(2),均匀布置有多个,具有四个第三侧边(21)和四个第四侧边(22),所述第三侧边(21)和所述第四侧边(22)交替设置;四个所述第三侧边(21)分别与四个第一连接板(31)的另一端连接,并且这四个所述第一连接板(31)的一端分别与四个所述第一八边形板(1)的第一侧边(11)连接;

第三连接板(33),与所述第一连接板(31)一起位于所述第二八边形板(2)的同一侧,且一端与所述第四侧边(22)连接;相邻的所述第一连接板(31)和所述第三连接板(33)连接、并与所述第二八边形板(2)一起形成一端开口的第二筒状结构;所述第二筒状结构的开口方向与所述第一筒状结构的开口方向相反;

第四连接板(34),具有相对设置一对第五侧边(35)和相对设置的一对第六侧边(36),一对第五侧边(35)与来自两个所述第一八边形板(1)的两个第二连接板(32)连接,一对第六侧边(36)与来自两个所述第二八边形板(2)的两个第三连接板(33)连接;并且所述第二连接板(32)和所述第三连接板(33)分别位于所述第四连接板(34)的两侧;

所述第一八边形板(1)和/或所述第二八边形板(2)上设有加固通孔(6)。

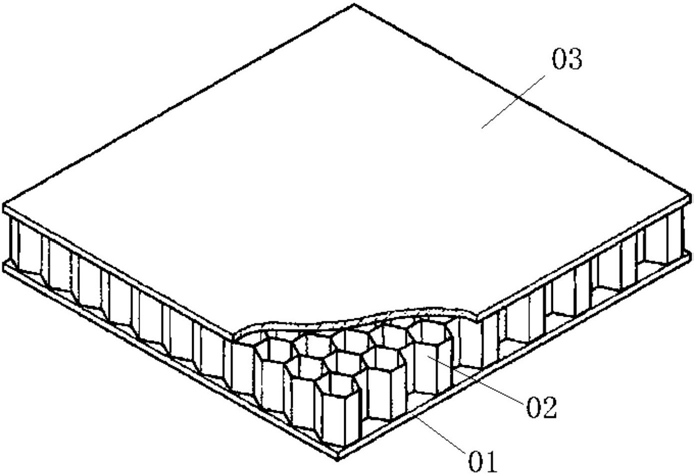

2.一种蜂巢板,其特征在于:包括底板,顶板,以及如权利要求1所述的蜂巢结构,所述顶板与所述第一八边形板(1)固定连接,所述底板与所述第二八边形板(2)固定连接。

3.一种发泡板,其特征在于:包括蜂巢结构和包覆在所述蜂巢结构外部的发泡基体(5);

所述蜂巢结构包括:

第一八边形板(1),均匀布置有多个,具有四个第一侧边(11)和四个第二侧边(12),所述第一侧边(11)和所述第二侧边(12)交替设置;

第一连接板(31),一端与所述第一侧边(11)连接,另一端向着所述第一八边形板(1)的一侧沿伸;

第二连接板(32),与所述第一连接板(31)一起位于所述第一八边形板(1)的同一侧,且一端与所述第二侧边(12)固定连接;相邻的所述第一连接板(31)和所述第二连接板(32)连接、并与所述第一八边形板(1)一起形成一端开口的第一筒状结构;

第二八边形板(2),均匀布置有多个,具有四个第三侧边(21)和四个第四侧边(22),所述第三侧边(21)和所述第四侧边(22)交替设置;四个所述第三侧边(21)分别与四个第一连接板(31)的另一端连接,并且这四个所述第一连接板(31)的一端分别与四个所述第一八边形板(1)的第一侧边(11)连接;

第三连接板(33),与所述第一连接板(31)一起位于所述第二八边形板(2)的同一侧,且一端与所述第四侧边(22)连接;相邻的所述第一连接板(31)和所述第三连接板(33)连接、并与所述第二八边形板(2)一起形成一端开口的第二筒状结构;所述第二筒状结构的开口方向与所述第一筒状结构的开口方向相反;

第四连接板(34),具有相对设置一对第五侧边(35)和相对设置的一对第六侧边(36),一对第五侧边(35)与来自两个所述第一八边形板(1)的两个第二连接板(32)连接,一对第六侧边(36)与来自两个所述第二八边形板(2)的两个第三连接板(33)连接;并且所述第二连接板(32)和所述第三连接板(33)分别位于所述第四连接板(34)的两侧。

4.一种发泡板,其特征在于:包括有如权利要求1所述的蜂巢结构,以及包覆在所述蜂巢结构外部的发泡基体(5)。

5.根据权利要求3或4所述的发泡板,其特征在于:所述发泡基体(5)为发泡水泥或发泡海绵。
