1.一种高性能耐漏电起痕加成型液体硅橡胶组合物，其特征在于，以质量份计，其原料组成为：乙烯基硅油  100份；

白炭黑  40份；

六甲基二硅氮烷 6.8份；

含氢硅油 1.0 2.5份；

~

含氟有机无机杂化低熔点玻璃 2 5份；

~

含脲基乙烯基MQ硅树脂 1 3份；

~

1-乙炔基-1-环己醇 0.03份；

铂催化剂 5 30 ppm；

~

所述铂催化剂为铂含量为3000 ppm的氯铂酸的二乙烯基四甲基二硅氧烷络合物；所述铂催化剂中铂金属原子含量占总物料质量的5 30 ppm；

~

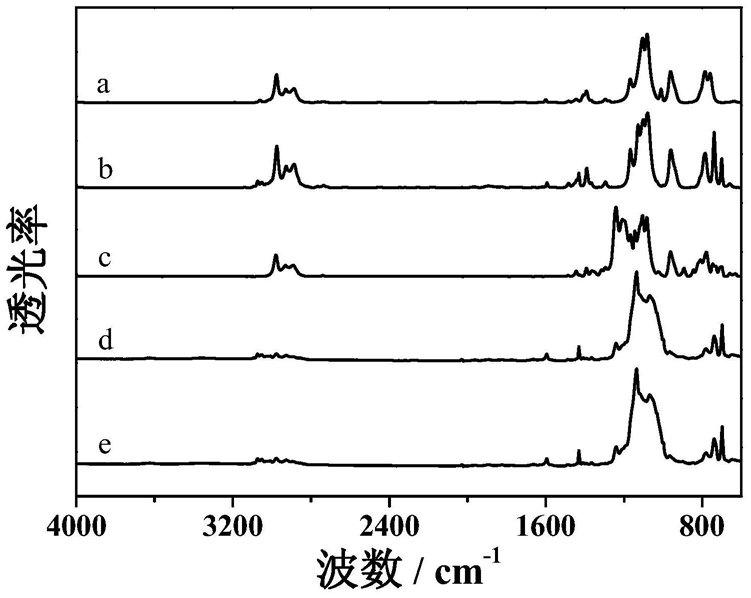

所述含氟有机无机杂化低熔点玻璃通过如下方法制备：将乙醇1、盐酸和去离子水的混合溶液加入到反应釜中，在25 35 ℃下将含氟硅烷、乙烯基三乙氧基硅烷和苯基三乙氧基~硅烷溶解于乙醇2溶剂中，并逐滴滴加到反应釜中；在机械搅拌条件下升温至50 70 ℃反应~

1 5 h，随后升温至120 170 ℃继续反应8 24 h，最后减压蒸馏除去乙醇，得到含氟有机无~ ~ ~机杂化低熔点玻璃；

所述含氟硅烷为三氟丙基三乙氧基硅烷、十三氟辛烷基三乙氧基硅烷、十三氟辛烷基三甲氧基硅烷或全氟聚醚硅氧烷中的一种。

2.根据权利要求1所述的高性能耐漏电起痕加成型液体硅橡胶组合物，其特征在于：所述含氟硅烷用量为含氟有机无机杂化低熔点玻璃制备中原料总质量的1.5 % 4.4%。

~

3.根据权利要求1所述的高性能耐漏电起痕加成型液体硅橡胶组合物，其特征在于：所述乙烯基三乙氧基硅烷用量为含氟有机无机杂化低熔点玻璃制备中原料总质量的2.9 %~

5.7%。

4.根据权利要求1所述的高性能耐漏电起痕加成型液体硅橡胶组合物，其特征在于：所述苯基三乙氧基硅烷用量为含氟有机无机杂化低熔点玻璃制备中原料总质量的18.0 %~

36.0%。

5.根据权利要求1所述的高性能耐漏电起痕加成型液体硅橡胶组合物，其特征在于：所述乙醇1和乙醇2的总用量为含氟有机无机杂化低熔点玻璃制备中原料总质量的55.8 %~

69.1 %；乙醇1和乙醇2的质量比为1.0 1.5:1。

~

6.根据权利要求1所述的高性能耐漏电起痕加成型液体硅橡胶组合物，其特征在于：所述盐酸用量为含氟有机无机杂化低熔点玻璃制备中原料总质量的0.4 % 0.5 %。

~

7.根据权利要求1所述的高性能耐漏电起痕加成型液体硅橡胶组合物，其特征在于：所述去离子水用量为含氟有机无机杂化低熔点玻璃制备中原料总质量的6.5 % 8.1 %。

~

8.权利要求1所述的高性能耐漏电起痕加成型液体硅橡胶组合物的制备方法，其特征在于：将乙烯基硅油、气相法白炭黑和六甲基二硅氮烷在真空捏合机中混合，在30℃下混炼

4 h，加热至物料温度170℃混炼1 h，再抽真空混炼2 h，冷却后经三辊研磨机研磨，得到液体硅橡胶基础胶料；再加入含氢硅油、1-乙炔基-1-环己醇、含氟有机无机杂化低熔点玻璃、含脲基乙烯基MQ硅树脂和铂催化剂，在30℃下混合均匀，在120℃固化10 min；所述铂金属原子含量占总物料质量的5 30 ppm。

~
