专利号: 201710253758X
申请人: 嘉兴学院
专利类型:发明专利
专利状态:已下证
专利领域: 编织;花边制作;针织;饰带;非织造布
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

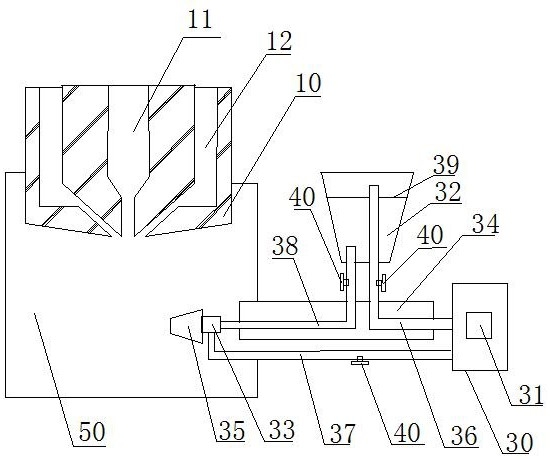

1.一种熔喷复合非织造布材料的制备装置,其特征在于,所述装置包括:纺丝组件(10)、物料喷射组件(30)和接收组件(50);

所述纺丝组件(10)包括熔体放置组件(11)和热空气发生组件(12),所述熔体放置组件(11)用于放置聚合物熔体,所述热空气发生组件(12)用于产生高速高温气流,所述熔体放置组件(11)下方的开孔与所述热空气发生组件(12)下方的开孔相通,所述热空气发生组件(12)用于通过高速高温气流将所述熔体放置组件(11)中的聚合物熔体牵伸为熔喷超细纤维;

所述物料喷射组件(30)包括空压机(31)、料槽(32)、混合槽(33)、管筒(34)和喷嘴(35),所述空压机(31)用于持续产生气流,所述料槽(32)用于放置物料,所述空压机(31)与所述料槽(32)通过第一L型气管(36)相连,所述空压机(31)与所述混合槽(33)通过第二L型气管(37)相连,所述混合槽(33)与所述料槽(32)通过第三L型气管(38)相连,所述喷嘴(35)与所述混合槽(33)相连,所述第一L型气管(36)与所述第三L型气管(38)分别置于所述管筒(34)内,且在所述料槽(32)内部所述第一L型气管(36)的管口高度高于所述物料的高度,所述第三L型气管(38)的管口高度低于所述物料的高度,所述喷嘴(35)置于所述纺丝组件(10)和所述接收组件(50)之间;

所述接收组件(50)用于接收所述纺丝组件(10)喷出的熔喷超细纤维和所述物料喷射组件(30)喷出的物料相结合所形成的熔喷复合非织造布材料,所述接收组件(50)的表面设有向预设方向移动的输送带。

2.根据权利要求1所述的装置,其特征在于,所述料槽(32)具有可开闭的密封结构。

3.根据权利要求1所述的装置,其特征在于,所述料槽(32)内还设置有隔板(39),所述隔板(39)具有预设数量的导孔,且在所述料槽(32)内所述物料的高度低于所述隔板(39),所述第一L型气管(36)的管口高度高于所述隔板(39),所述第三L型气管(38)的管口高度低于所述隔板(39)。

4.根据权利要求1所述的装置,其特征在于,所述第一L型气管(36)、第二L型气管(37)和第三L型气管(38)上分别设置有调节阀门(40),所述调节阀门(40)用于调节各个L型气管中的气流大小。
