专利号: 2017102556415
申请人: 江西理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

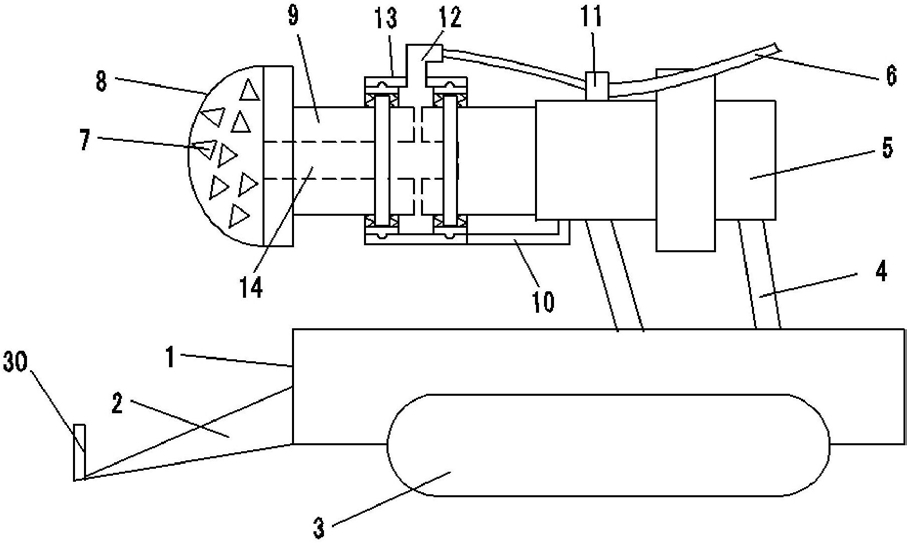

1.一种改进的巷道掘进机,包括机架(1),机架(1)下方设有行走机构(3),机架(1)的上方通过若干个液压支柱(4)连接有液压电机(5),其特征在于:所述液压电机(5)上连接有悬臂(9),悬臂(9)的外侧连接有切割头(7),切割头(7)的外侧均匀设有若干个喷嘴(7),所述悬臂(9)的内部还设有注水管道(14),注水管道(14)与喷嘴(7)贯通连接,所述悬臂(9)的柱面与注水管道(14)之间还设有第一通孔(15),所述液压电机(5)上还通过支撑架(10)连接有注水环(13),注水环(13)通过水管接头(12)连接有进水管(6),所述注水环(13)包括两个轴承(16),轴承(16)套设在所述悬臂(9)上,轴承(16)的外侧套设有密封圈(23),两个密封圈(23)之间设有第二空隙(21),所述第一通孔(15)与第二空隙(21)贯通,所述密封圈(23)包括第一胶圈(24)和两个第二胶圈(25),其中第一胶圈(24)的内侧与轴承(16)的外圈过盈配合,第二胶圈(25)的内侧与悬臂(9)过盈配合,两个第二胶圈(25)分别位于轴承(16)的两侧,第二胶圈(25)与轴承(16)之间设有第三空隙(26),第二胶圈(25)与第一胶圈(24)之间均匀设有若干个第一弹簧(22),两个第二胶圈(25)与第一胶圈(24)的两侧分别通过两个连接圈(28)连接,所述第一胶圈(24)的内部还设有环形空腔(29),环形空腔(29)的内侧设有两个第二通孔(27),第二通孔(27)与第一弹簧(22)选择性接触,所述两个第一胶圈(24)的外侧套设有套管(18),所述套管(18)与水管接头(12)贯通连接。

2.根据权利要求1所述的改进的巷道掘进机,其特征在于:所述第二胶圈(24)的顶部和底部分别设有两个注油嘴(20)。

3.根据权利要求1或权利要求2所述的改进的巷道掘进机,其特征在于:所述套管(18)的内侧还设有若干个第一凹槽(19),所述注油嘴(20)选择性位于第一凹槽(19)内部。

4.根据权利要求1所述的改进的巷道掘进机,其特征在于:所述液压电机(5)上还设有固定块(11),所述进水管(6)固定在固定块(11)上。

5.根据权利要求1所述的改进的巷道掘进机,其特征在于:所述机架(1)的前端还设有除渣铲(2),所述除渣铲(2)位于所述切割头(8)的正下方,所述除渣铲(2)的前端设有限位板(30)。

6.根据权利要求1所述的改进的巷道掘进机,其特征在于:所述环形空腔(29)的内部环形排布有若干个第二弹簧(31),第二弹簧(31)的轴线与悬臂(9)的轴线互相垂直。
