1.一种铁矿粉同化温度的检测方法，其特征在于：在加热的过程中测量杆(210)向铁矿粉试样(400)施加压力，检测升温过程中铁矿粉试样(400)的温度及测量杆(210)的位移突变，测量杆(210)发生位移突变时的温度即为铁矿粉的同化温度。

2.根据权利要求1所述的一种铁矿粉同化温度的检测方法，其特征在于：当铁矿粉试样(400)温度达到1000～1150℃时，施力机构(230)向铁矿粉试样(400)施加压力。

3.根据权利要求1所述的一种铁矿粉同化温度的检测方法，其特征在于：测量杆(210)施加的压力为0.5-20N。

4.根据权利要求1-3任一项所述的一种铁矿粉同化温度的检测方法，具体步骤为：

步骤一、制备试样

将铁矿粉干燥后压制成铁矿粉试样(400)；

步骤二、检测同化温度

将铁矿粉试样(400)放置于检测装置的CaO压片(111)上；检测装置的加热单元(100)对铁矿粉试样(400)进行加热，当铁矿粉试样(400)温度达到1000～1150℃时，检测装置的测量杆(210)向铁矿粉试样(400)施加压力；继续升温的过程中测量杆(210)发生位移突变时的温度即为铁矿粉的同化温度。

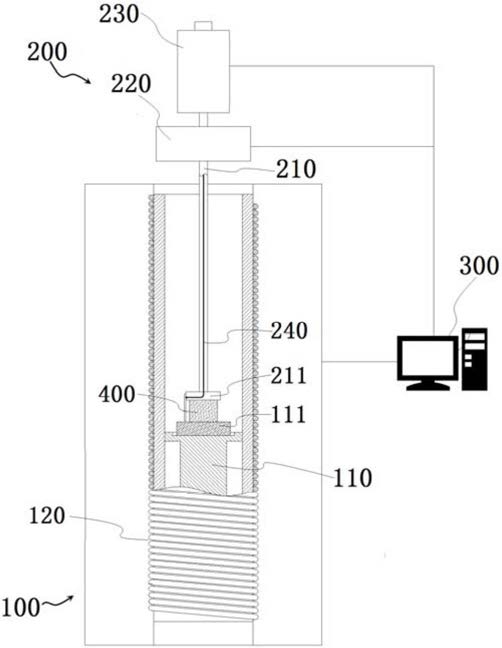

5.根据权利要求4所述的一种铁矿粉同化温度的检测方法，其特征在于：所述的检测装置包括

加热单元(100)，该加热单元(100)内设置有试样台(110)，加热单元(100)用于对试样台(110)上的铁矿粉试样(400)进行升温加热；

检测单元(200)，该检测单元(200)包括测量杆(210)、位移传感器(220)和施力机构(230)；所述测量杆(210)上设置有测温热电偶(240)，该测温热电偶(240)用于检测试样的温度；施力机构(230)用于驱动测量杆(210)向铁矿粉试样(400)施加压力；位移传感器(220)用于检测测量杆(210)的位移。

6.根据权利要求5所述的一种铁矿粉同化温度的检测方法，其特征在于：测量杆(210)与试样台(110)对应设置，所述测温热电偶(240)的测温端(243)设置于测量杆(210)靠近试样台(110)的一端，该测温热电偶(240)用于检测铁矿粉试样(400)的温度。

7.根据权利要求5所述的一种铁矿粉同化温度的检测方法，其特征在于：所述的测量杆(210)的底部设置有试样施压部件(211)，该试样施压部件(211)的底面面积大于测量铁矿粉试样(400)的横截面积。

8.根据权利要求5所述的一种铁矿粉同化温度的检测方法，其特征在于：所述的测温热电偶(240)的设置有热电偶水平段(241)，测温端(243)设置于热电偶水平段(241)的末端，该热电偶水平段(241)的末端延伸至铁矿粉试样(400)的边缘位置。

9.根据权利要求5所述的一种铁矿粉同化温度的检测方法，其特征在于：所述的试样台(110)顶部设置有工作平面(112)，CaO压片(111)设置于工作平面(112)上。

10.根据权利要求9所述的一种铁矿粉同化温度的检测方法，其特征在于：所述的步骤二、检测同化温度具体步骤为：将铁矿粉试样(400)放置于加热单元(100)的CaO压片(111)上；加热单元(100)对铁矿粉试样(400)进行加热，当铁矿粉试样(400)温度达到1000～1150℃时，施力机构(230)驱动测量杆(210)向铁矿粉试样(400)施加压力；继续升温过程中测温热电偶(240)检测铁矿粉试样(400)的温度、位移传感器(220)检测测量杆(210)的位移突变；测量杆(210)发生位移突变时的温度即为铁矿粉的同化温度。
