专利号: 2017102618500
申请人: 中山市奥斯精工机械科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2025-03-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

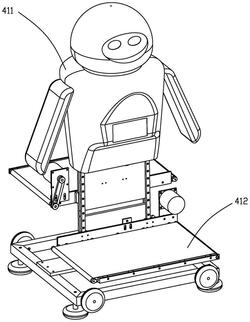

1.应用于智能自助餐厅的送餐机器人,包括机器人本体(411),其特征在于,该送餐机器人还包括设于所述机器人本体(411)上的控制装置,以及设于所述机器人本体(411)上并与所述控制装置电连接的载放装置(412)、障碍检测装置和语音提醒装置,所述障碍检测装置用以检测该送餐机器人前进方向是否存在障碍物,当存在障碍物时,所述障碍检测装置向所述控制装置发送障碍物检测信号,继而所述控制装置根据障碍物检测信号向所述语音提醒装置发出提醒信号,进而所述语音提醒装置接收提醒信号且发出提醒语音;

该送餐机器人还包括设于所述机器人本体(411)上的升降装置(413),所述升降装置(413)位于所述载放装置(412)的上方且与所述控制装置电连接;

所述载放装置(412)包括:

载放支架(4121),其与所述升降装置(413)的动力输出端相连接;

载放驱动部件(4122),其设于所述载放支架(4121)上;

载放传动机构(4123),其包括设于所述载放支架(4121)一端且与所述载放驱动部件(4122)动力输出端相连接的主动轴(41231)、设于所述载放支架(4121)另一端的从动轴(41232)及套设于所述主动轴(41231)和所述从动轴(41232)上的载放传送带(41233);

当所述载放驱动部件(4122)驱动所述主动轴(41231)转动时,所述主动轴(41231)带动所述载放传送带(41233)及所述从动轴(41232)转动。

2.根据权利要求1所述的应用于智能自助餐厅的送餐机器人,其特征在于:该送餐机器人还包括设于所述机器人本体(411)上并与所述控制装置电连接的位置信号采集器和送餐信息采集器,所述位置信号采集器用于采集所述机器人本体(411)的中心位置信息并向所述控制装置发送所述机器人本体(411)的中心位置信号,所述送餐信息采集器用于采集餐具上的送餐信息并向所述控制装置发送送餐信号,进而所述控制装置通过中心位置信号和送餐信号,继而控制所述送餐机器人(41)进行送餐工作。

3.根据权利要求2所述的应用于智能自助餐厅的送餐机器人,其特征在于:所述位置信号采集器为位置传感器。

4.根据权利要求2所述的应用于智能自助餐厅的送餐机器人,其特征在于:所述送餐信息采集器为视觉传感器。

5.智能自助餐厅,其特征在于,包括如权利要求1至4中任一项所述的送餐机器人。

6.根据权利要求5所述的智能自助餐厅,其特征在于:该智能自助餐厅还包括备餐区(1)、就餐区(2)、贯穿于所述备餐区(1)和所述就餐区(2)之间的输送区(3)、用于点餐的点餐系统、设于所述备餐区(1)内且与所述点餐系统相联网的备餐系统、设于所述输送区(3)上且与所述送餐机器人相连接的驱动组件、用于回收餐具的回收系统(5),所述点餐系统根据就餐者的点餐信息向所述备餐系统发出备餐信号,所述备餐系统接收备餐信号并根据备餐信号进行备餐工作,待备餐完毕时,所述备餐系统向所述送餐机器人发出取餐信号,从而所述送餐机器人接收取餐信号且控制所述驱动组件将其带动至所述备餐区(1)内承载餐具,进而再经所述驱动组件驱动而沿所述输送区(3)的延伸方向进行送餐工作。

7.根据权利要求6所述的智能自助餐厅,其特征在于:所述输送区(3)包括:

首端框架(31),其设于所述备餐区(1)内;

末端框架(33),其设于所述就餐区(2)内;

中间框架(32),其可拆卸连接于所述首端框架(31)与所述末端框架(33)之间;

所述首端框架(31)与所述中间框架(32)及所述末端框架(33)的上部均设有导向部(300),所述导向部(300)与所述机器人本体(411)的下端相适配。

8.根据权利要求6所述的智能自助餐厅,其特征在于:所述输送区(3)上开设有空腔(301);

所述餐具回收系统(5)包括:

回收输送装置(511),其位于所述空腔(301)内,用以输送餐具;

回收门(512),其沿所述输送区(3)的延伸方向设置于所述输送区(3)上;

检测控制装置(513),其设置于所述空腔(301)内壁上,并沿所述回收输送装置(511)的运动方向分布于所述回收门(512)的前后两侧,且与所述回收门(512)电连接,用以检测是否有餐具经过所述回收门(512),进而控制是否解锁所述回收门(512)。

9.根据权利要求8所述的智能自助餐厅,其特征在于:所述餐具回收系统(5)还包括提示模块(514),所述提示模块(514)设于所述回收门(512)的外侧且与所述检测控制装置(513)电连接,用以提示就餐者是否可开启所述回收门(512)。
