1.一种二硫化钨/Super P钠离子电池自支撑负极的制备方法，其特征在于，包括以下步骤：

1)取钨粉研磨后溶于过氧化氢溶液中反应制得悬浮液A；

2)向悬浮液A中加入异丙醇，搅拌得前驱体B；

3)将研磨好的Super P压制成电极支撑体C；

4)将前驱体B转入水热感应釜中，放入电极支撑体C，其中每60mL的B中加入0.1～0.3g C，将釜密封后，置于水热感应加热设备中，以400～600KHz的感应频率由室温升温到160～

200℃，并保温4～6h得WO2/Super P复合材料D；

5)将WO2/Super P复合材料D分别用去离子水和无水乙醇洗涤，然后干燥得到E；

6)将E埋没于硫脲中进行烧结，即得到二硫化钨/Super P锂离子电池自支撑负极。

2.根据权利要求1所述的一种二硫化钨/Super P钠离子电池自支撑负极的制备方法，其特征在于，步骤1)中每30mL过氧化氢溶液中加入1.5g钨粉。

3.根据权利要求1所述的一种二硫化钨/Super P钠离子电池自支撑负极的制备方法，其特征在于，步骤1)中过氧化氢溶液的质量分数为30％。

4.根据权利要求1所述的一种二硫化钨/Super P钠离子电池自支撑负极的制备方法，其特征在于，步骤1)中反应温度为25～40℃，反应时间为1h。

5.根据权利要求1所述的一种二硫化钨/Super P钠离子电池自支撑负极的制备方法，其特征在于，步骤2)中异丙醇为分析纯，每30ml悬浮液A中加入30～40ml异丙醇，使用磁力搅拌器进行搅拌，速度为500～700转/分钟，时间为30～90min。

6.根据权利要求1所述的一种二硫化钨/Super P钠离子电池自支撑负极的制备方法，其特征在于，步骤3)中压制压力为20～30MPa，电极支撑体C厚度为1mm，长为4mm，宽为

2.5mm。

7.根据权利要求1所述的一种二硫化钨/Super P钠离子电池自支撑负极的制备方法，其特征在于，步骤4)中电极支撑体C垂直于水热感应加热设备中感应线圈的磁感线方向放置。

8.根据权利要求1所述的一种二硫化钨/Super P钠离子电池自支撑负极的制备方法，其特征在于，步骤5)中在室温下采用去离子水和无水乙醇对WO2/Super P复合材料D进行洗涤，无水乙醇为分析纯，干燥温度为160～200℃，时间为8～12h。

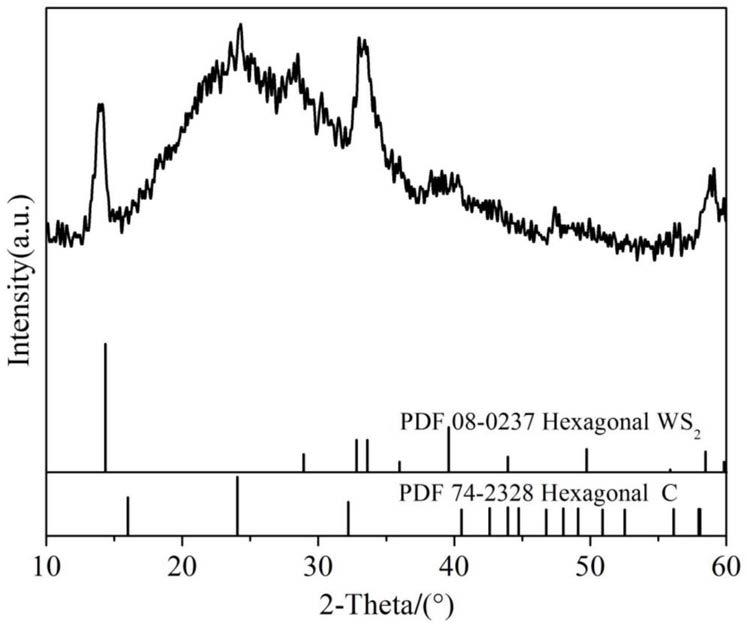

9.根据权利要求1所述的一种二硫化钨/Super P钠离子电池自支撑负极的制备方法，其特征在于，步骤6)中E完全埋没于硫脲中，烧结条件为：氩气氛围，以10℃/min的升温速率升温到500℃后保温2h，然后自然冷却至室温。
