1.TiO2负载的纳米Ag光催化剂在降解苯酚中的应用，其特征在于，所述TiO2负载的纳米Ag光催化剂是采用如下方法制备得到的：①将十二烷基硫酸钠、谷氨酸、聚乙烯吡咯烷酮加入到无水乙醇中，搅拌5 10min，再加入0.1 0.5mol/L硝酸银水溶液，搅拌20 30min后转移~ ~ ~至水热反应釜中，160 180℃下水热反应12 18h，过滤、洗涤、干燥后即得高指数晶面的二十~ ~四面体形貌纳米Ag光催化剂；②将高指数晶面的二十四面体形貌纳米Ag光催化剂分散到无水乙醇中，加入纳米TiO2超声分散20~30min，离心洗涤、干燥即得。

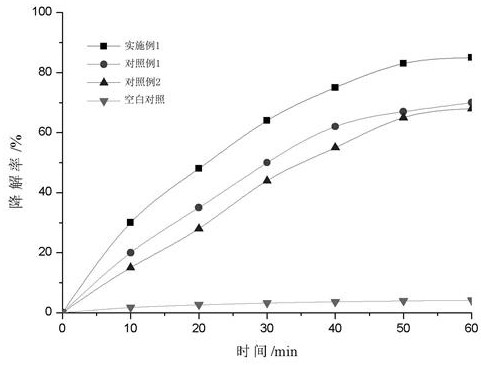

2.如权利要求2所述的TiO2负载的纳米Ag光催化剂在降解苯酚中的应用，其特征在于包括以下步骤：将TiO2负载的纳米Ag光催化剂加入苯酚溶液中，搅拌均匀，然后采用太阳光作为光源进行光催化降解。

3.如权利要求1所述的TiO2负载的纳米Ag光催化剂在降解苯酚中的应用，其特征在于：步骤②中高指数晶面的二十四面体形貌纳米Ag光催化剂与TiO2的质量比为1 1.5︰100。

~

4.如权利要求1所述的TiO2负载的纳米Ag光催化剂在降解苯酚中的应用，其特征在于：所述纳米TiO2为二氧化钛P25。

5.如权利要求1所述的TiO2负载的纳米Ag光催化剂在降解苯酚中的应用，其特征在于：步骤①中硝酸银与十二烷基硫酸钠的摩尔比为1 5︰100。

~

6.如权利要求1所述的TiO2负载的纳米Ag光催化剂在降解苯酚中的应用，其特征在于：所述谷氨酸与十二烷基硫酸钠的摩尔比为0.5 1.5︰1；聚乙烯吡咯烷酮与十二烷基硫酸钠~的质量比为2 8︰1。

~

7.如权利要求1所述的TiO2负载的纳米Ag光催化剂在降解苯酚中的应用，其特征在于：所述步骤①中0.1 0.5mol/L硝酸银水溶液与无水乙醇的体积比为0.3 0.5︰1。

~ ~
