专利号: 2017102639757
申请人: 衢州市依科达节能技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

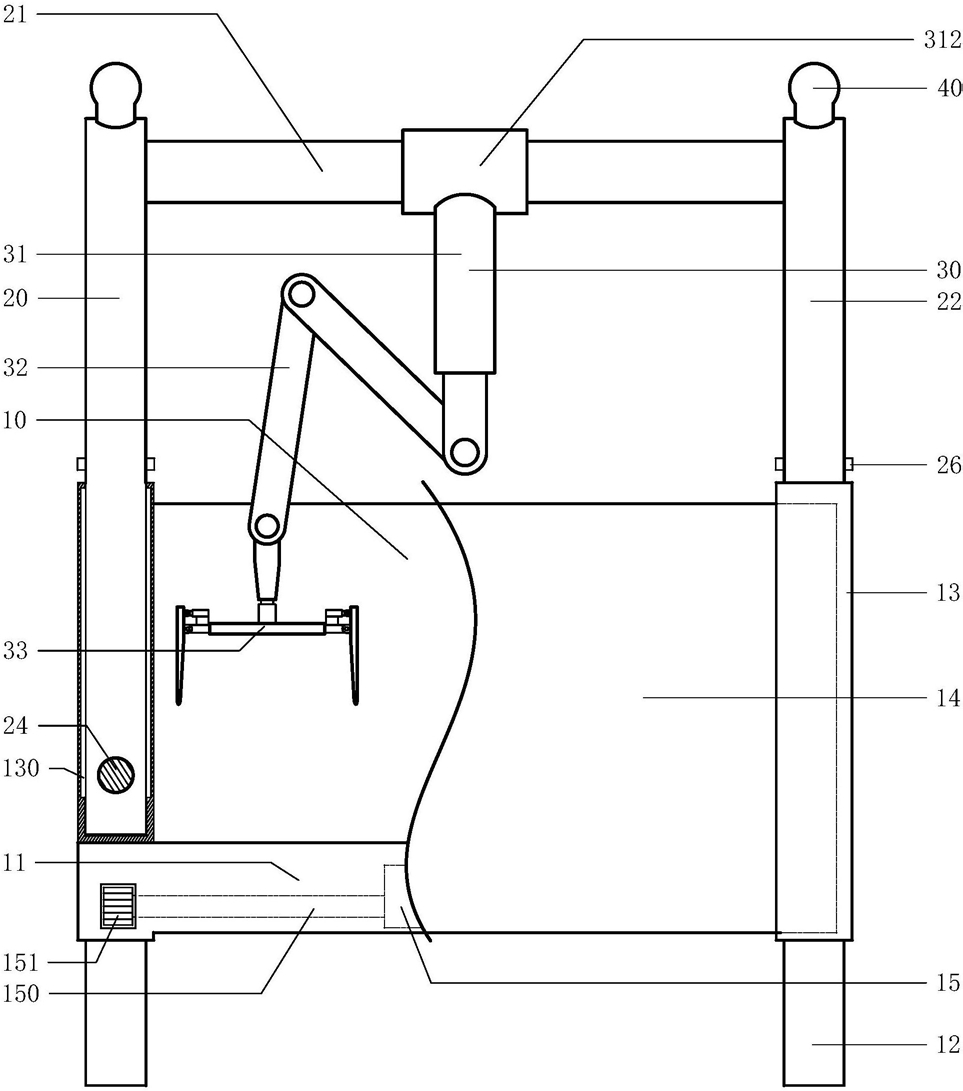

1.一种砖块装卸搬运车,其特征是:所述砖块装卸搬运车包括运输车厢(10)、门型臂架(20)、机械搬砖臂(30)和远程控制系统,在运输车厢(10)底部设有动力箱仓(11)和运行车轮(12),在运输车厢(10)左右两侧都设有箱型挡板(13),所述箱型挡板(13)设有门架滑道(130),在运输车厢(10)前后两端都设有升降厢门(14),所述升降厢门(14)设有厢门升降机(15),所述门型臂架(20)包括旋转横梁(21)和两副竖向架体(22),两副竖向架体(22)分别安装在门架滑道(130)上,所述旋转横梁(21)设置在竖向架体(22)顶部并设有横梁旋转机(23),在竖向架体(22)与运输车厢(10)之间设有门架移动装置和门架定位装置,所述机械搬砖臂(30)包括横移臂杆(31)、曲张臂杆(32)和张合砖块夹(33),所述横移臂杆(31)与旋转横梁(21)连接并设有臂杆横移机(310),在横移臂杆(31)端部设有旋转臂头(311),所述曲张臂杆(32)由多副臂型杆件串连构成并与旋转臂头(311)相连接,所述张合砖块夹(33)设置在曲张臂杆(32)端部并包括箱型夹体(34)、左向夹砖板(35)和右向夹砖板(36),在箱型夹体(34)中部设有臂杆基座(340),所述臂杆基座(340)与曲张臂杆(32)相连接并设有夹体旋转机(341),在箱型夹体(34)两端都设有伸缩连箱(342),所述左向夹砖板(35)设置在箱型夹体(34)左端的伸缩连箱(342)端部,所述右向夹砖板(36)设置在箱型夹体(34)右端的伸缩连箱(342)端部,在箱型夹体(34)内腔设有连箱伸缩机(343),所述远程控制系统包括远程控制器和照明摄像头(40),所述照明摄像头(40)设置在门型臂架(20)顶部;

所述箱型挡板(13)竖立设置在动力箱仓(11)两侧,所述门架滑道(130)设置在箱型挡板(13)内腔底部并向上穿通,在箱型挡板(13)两端都设有门板滑道,所述升降厢门(14)套装在门板滑道内;

所述厢门升降机(15)安装在动力箱仓(11)内并设有双轮驱动轴(150),所述双轮驱动轴(150)设置在动力箱仓(11)端部且其两端都设有传动齿轮(151),在升降厢门(14)两端设有与传动齿轮(151)相配套的齿口。

2.根据权利要求1所述的一种砖块装卸搬运车,其特征是:所述门架移动装置包括螺型驱动杆(24)、驱动螺套和螺杆旋转机,所述螺型驱动杆(24)通过轴座安装在门架滑道(130)内,所述驱动螺套设置在竖向架体(22)根部并套装在螺型驱动杆(24)外圈,所述螺杆旋转机安装在动力箱仓(11)内并通过传动机构与螺型驱动杆(24)连接。

3.根据权利要求1所述的一种砖块装卸搬运车,其特征是:所述门架定位装置包括卡板顶推机(25)和滑道卡板(26),所述卡板顶推机(25)设置在竖向架体(22)中部并设有伸缩顶头,所述滑道卡板(26)设置在伸缩顶头端部并与门架滑道(130)顶口卡压配合,在滑道卡板(26)与门架滑道(130)顶口之间设有相互配套的卡齿。

4.根据权利要求1所述的一种砖块装卸搬运车,其特征是:在横移臂杆(31)根部设有连接套管(312),所述连接套管(312)套装在旋转横梁(21)外圈,所述臂杆横移机(310)设置在横移臂杆(31)内腔根部并设有驱动齿轮,在旋转横梁(21)上设有与驱动齿轮相配套的齿口,在横移臂杆(31)内腔端部设有臂头旋转机(313)。

5.根据权利要求1所述的一种砖块装卸搬运车,其特征是:所述箱型夹体(34)呈箱体结构且其两端设有相互对通的箱口,所述伸缩连箱(342)套装在该箱口内,所述连箱伸缩机(343)设置在箱型夹体(34)中部且其两端都设有推拉螺杆(344),在伸缩连箱(342)端部设有与推拉螺杆(344)相配套的螺套,所述推拉螺杆(344)套装在该螺套内。

6.根据权利要求1所述的一种砖块装卸搬运车,其特征是:在伸缩连箱(342)端部设有夹板摇摆机(37),所述夹板摇摆机(37)设有夹板推拉杆(370),在左向夹砖板(35)和右向夹砖板(36)根部都设有两副对接轴座,其中一副对接轴座与伸缩连箱(342)连接,另一副对接轴座与夹板推拉杆(370)连接。
