专利号: 2017102646892
申请人: 绵竹市凯瑞机械加工有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

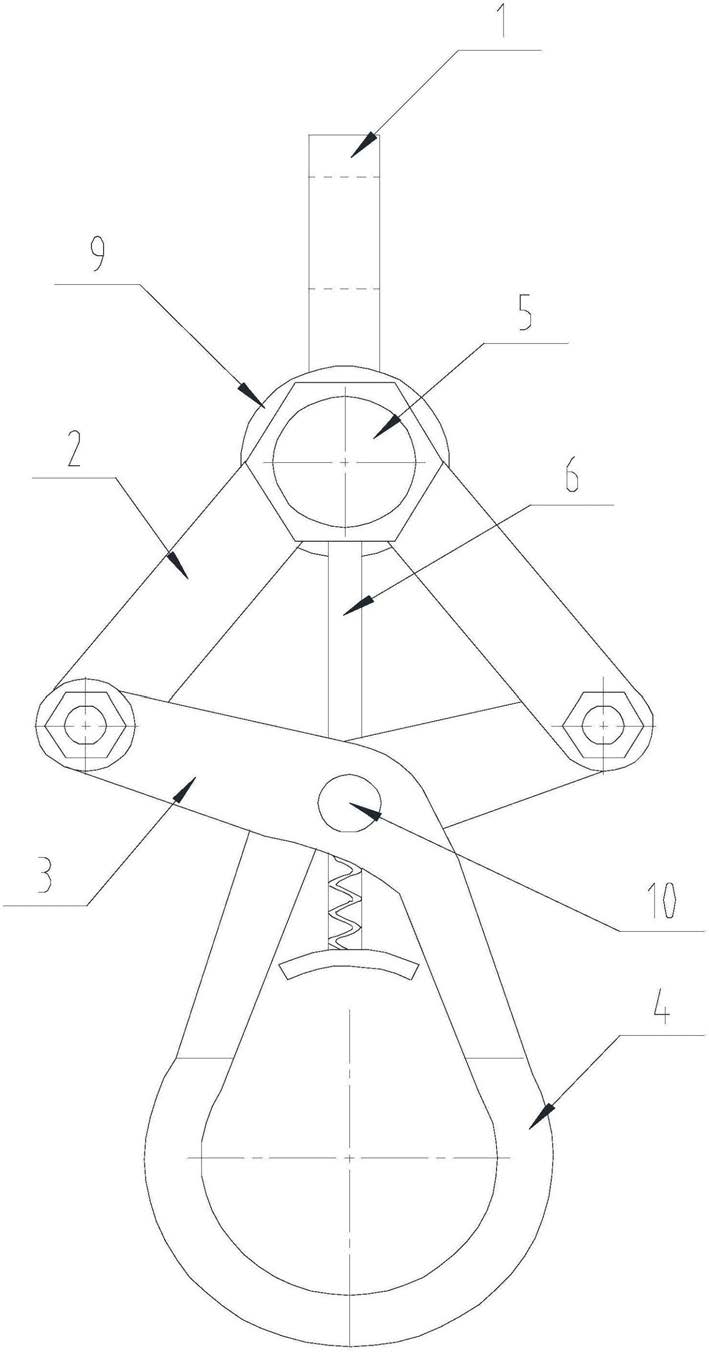

1.避免螺栓晃动的装夹系统,包括依次连接的吊环(1)和吊钩组件,所述吊钩组件主要由一对沿一条直线对称设置的吊钩臂组件组成,所述吊钩臂组件包括依次铰接的铰接臂(2)和吊钩臂(3),铰接臂(2)上远离吊钩臂(3)的一端均与吊环(1)的侧壁铰接,所述吊钩臂(3)为L形,一个吊钩臂组件中吊钩臂(3)的弯折部与另一个吊钩臂组件中吊钩臂(3)的弯折部铰接连接,且在吊钩臂(3)上远离铰接臂(2)的一端均设置有彼此能接触的吊钩(4),其特征在于:还包括连接杆(6)以及用于实现铰接臂均与吊环(1)的侧壁之间铰接连接的连接轴(5)和连接筒(9),所述连接轴(5)的轴线平行于上述铰接的轴线,所述吊钩组件有若干个,并沿上述铰接轴线依次排列,所述连接轴(5)依次活动贯穿吊钩组件中铰接臂(2)上远离吊钩臂(3)的铰接部,将吊钩组件依次串联起来;

所述连接筒(9)套设在连接轴(5)的外壁的中间部位,连接筒(9)与连接轴(5)共轴线,所述连接筒(9)上远离吊钩(4)的侧壁与吊环(1)连接;

在连接轴(5)上靠近吊钩(4)的侧壁上设置有安装孔(7),所述安装孔(7)的轴线垂直于水平面,所述连接杆(6)的一端位于安装孔(7)中,且此端能在安装孔(7)中移动并不脱出安装孔(7);

在连接杆(6)的另一端设置有压板(8),且连接杆(6)的轴线垂直于水平面;

所述安装孔(7)为阶梯孔,且其靠近侧壁的孔径与连接杆(6)直径一致;在连接杆(6)上位于安装孔(7)的一端设置有挡板(12),所述挡板(12)的横截面尺寸大于连接杆(6)的横截面尺寸;

在挡板(12)与安装孔(7)的孔底之间设置有上弹簧(13),在挡板(12)上远离安装孔(7)孔底的一端与安装孔(7)孔壁之间设置有下弹簧(14),所述上弹簧(13)和下弹簧(14)均为螺旋弹簧,且其轴线均平行于安装孔(7);

在连接杆(6)沿安装孔(7)轴线移动过程中,所述上弹簧(13)一直处于压缩状态,所述下弹簧(14)均处于拉伸状态。

2.根据权利要求1所述的避免螺栓晃动的装夹系统,其特征在于:所述压板(8)的两端均绕一轴线弯曲,并成弧形板,且移动连接杆(6),能使压板(8)弯曲的轴线过吊钩(4)上弧形部的圆心。

3.根据权利要求2所述的避免螺栓晃动的装夹系统,其特征在于:还包括固定轴(10),所述固定轴(10)依次活动贯穿吊钩组件中吊钩臂(3)的铰接部,将吊钩组件依次串联起来;

所述连接杆(6)上远离安装孔(7)的一端沿固定轴(10)径向贯穿固定轴(10)后,与压板(8)连接;

在固定轴(10)和压板(8)之间设置有减震弹簧(11),所述减震弹簧(11)为螺旋弹簧,且其轴线平行于连接杆(6)的轴线,当压板(8)弯曲的轴线过吊钩(4)上弧形部的圆心时,减震弹簧(11)处于压缩状态。

4.根据权利要求1-3中任一项所述的避免螺栓晃动的装夹系统,其特征在于:在相邻两个吊钩组件中位于同一侧的吊钩(4)之间设置有连接板(15),所述连接板(15)的一端与一个吊钩组件中的吊钩(4)连接,连接板(15)的另一端与另一个吊钩组件中的吊钩(4)连接,且连接板(15)的横截面尺寸与吊钩(4)的横截面尺寸一致。
