专利号: 201710266385X
申请人: 江苏天雄电气自动化有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

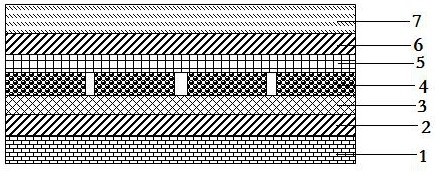

1.一种SiGeSn太阳能电池光伏组件,其特征在于:所述SiGeSn太阳能电池光伏组件从下到上依次包括光伏散热背板、第一EVA封装层、第一导热硅胶封装层、SiGeSn太阳能电池片层、第二导热硅胶封装层、第二EVA封装层、透明玻璃盖板;

所述第一导热硅胶层按照重量百分比计算由以下组分组成:甲基苯基硅油100份,乙烯基硅油50-80份,含氢硅油20-30份,铂金催化剂0.1-0.5份,抑制剂1-3份,硅烷偶联剂3-5份,导热纳米颗粒80-150份,二氧化钛颗粒20-50份;

所述SiGeSn太阳能电池片层包括多个呈矩阵排列的SiGeSn太阳能电池片,所述SiGeSn太阳能电池片包括从下到上依次排列的背面电极、P型单晶硅基底、P型硅微米柱阵列、N型磷掺杂SiGeSn层、透明导电层、应力引入层、上电极,其中,N型磷掺杂SiGeSn层是在所述P型硅微米柱阵列上外延不同组分的Si、Ge和Sn制得,其通式为SixGeySn1-x-y,其中,0.5≤x≤

0.8,0.1≤y≤0.5,x+y<1;

所述第二导热硅胶层按照重量百分比计算由以下组分组成:甲基苯基硅油100份,乙烯基硅油50-80份,含氢硅油20-30份,铂金催化剂0.1-0.5份,抑制剂1-3份,硅烷偶联剂3-5份,导热纳米颗粒80-150份,无碱玻璃纤维5-15份。

2.根据权利要求1所述的SiGeSn太阳能电池光伏组件,其特征在于:所述光伏散热背板的厚度为300-600微米。

3.根据权利要求1所述的SiGeSn太阳能电池光伏组件,其特征在于:所述第一、第二导热硅胶层中的所述抑制剂为酰胺化合物或马来酸酯化合物。

4.根据权利要求1所述的SiGeSn太阳能电池光伏组件,其特征在于:所述第一、第二导热硅胶层中的所述硅烷偶联剂为乙烯基三乙氧基硅烷、乙烯基三甲氧基硅烷、乙烯基三过氧化叔丁基硅烷、乙烯基三乙酰氧基硅烷、乙烯基三(β -甲氧基乙氧基)硅烷、γ-(2,3-环氧丙氧)丙基三甲氧基硅烷、γ-甲基丙烯酰氧基丙基三甲氧基硅烷、辛基三甲氧基硅烷中的一种或几种。

5.根据权利要求1所述的SiGeSn太阳能电池光伏组件,其特征在于:所述第一、第二导热硅胶层中的所述导热纳米颗粒为氧化铝、氧化镁、氧化锌、氮化铝、氮化硼、氮化硅、碳化硅、碳纤维、石墨烯、碳纳米管中的一种或多种的组合,所述导热纳米颗粒的粒径为50-100微米。

6.根据权利要求1所述的SiGeSn太阳能电池光伏组件,其特征在于:所述二氧化钛颗粒的粒径为50-100微米。

7.根据权利要求1所述的SiGeSn太阳能电池光伏组件,其特征在于:所述P型硅微米柱阵列和所述N型磷掺杂SiGeSn层形成核-壳结构,所述P型硅微米柱阵列的单个硅微米柱的长度为100-500微米,所述单个硅微米住的直径为2-10微米,相邻硅微米柱的间距为10-50微米,所述N型磷掺杂SiGeSn层的厚度为100-500纳米。

8.根据权利要求7所述的SiGeSn太阳能电池光伏组件,其特征在于:所述N型磷掺杂SiGeSn层的化学式为Si0.6Ge0.2Sn0.2。

9.根据权利要求1所述的SiGeSn太阳能电池光伏组件,其特征在于:所述透明导电层的材料为ITO、铝掺杂氧化锌或FTO中的一种,所述透明导电层的厚度为10-50纳米,所述应力引入层为氮化硅或碳化硅,所述应力引入层的厚度为50-100纳米。
