1.一种原位聚合光学杂化增透聚酯薄膜的制备方法，其特征在于：所述制备方法的步骤为：

(1)在溶剂环境下将甲基丙烯酸甲酯和纳米级二氧化硅混合后，加入引发剂进行反应，得到接枝改性的二氧化硅溶胶；纳米级二氧化硅、甲基丙烯酸甲酯和溶剂的质量比为1：1：

30；

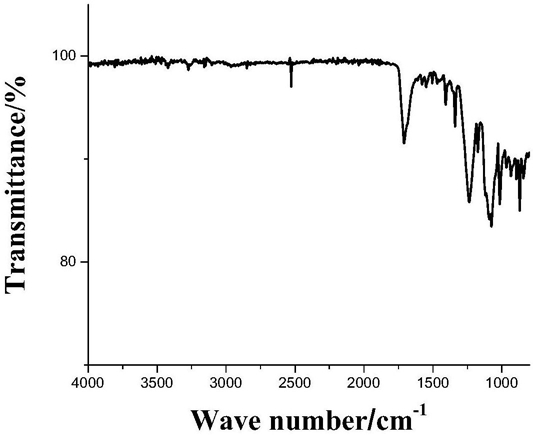

(2)将步骤(1)中得到的接枝改性的二氧化硅溶胶稀释后涂覆于PET薄膜表面，干燥得光学杂化增透聚酯薄膜。

2.如权利要求1所述的原位聚合光学杂化增透聚酯薄膜的制备方法，其特征在于：步骤(1)中，引发剂加入量为反应体系质量的1％。

3.如权利要求1所述的原位聚合光学杂化增透聚酯薄膜的制备方法，其特征在于：步骤(1)中所述的溶剂为乙酸乙酯，所述的引发剂为偶氮二异丁腈。

4.如权利要求1所述的原位聚合光学杂化增透聚酯薄膜的制备方法，其特征在于：步骤(1)中所述反应的具体操作为，先68℃油浴反应4h，再升温至73℃油浴反应3h。

5.如权利要求1所述的原位聚合光学杂化增透聚酯薄膜的制备方法，其特征在于：步骤(2)中，将接枝改性的二氧化硅溶胶采用乙酸乙酯进行稀释，所述溶胶与乙酸乙酯的质量比为1：12。

6.如权利要求1所述的原位聚合光学杂化增透聚酯薄膜的制备方法，其特征在于：步骤(2)中，涂覆时采用双层旋涂，涂覆第一层用时10s，转速为500r/min；涂覆第二层用时5s，转速为1000r/min。

7.如权利要求1所述的原位聚合光学杂化增透聚酯薄膜的制备方法，其特征在于：步骤(2)中，将涂覆后的薄膜于40℃干燥24h。
