专利号: 2017102781377
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 液力机械或液力发动机;风力、弹力或重力发动机;其他类目中不包括的产生机械动力或反推力的发动机
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

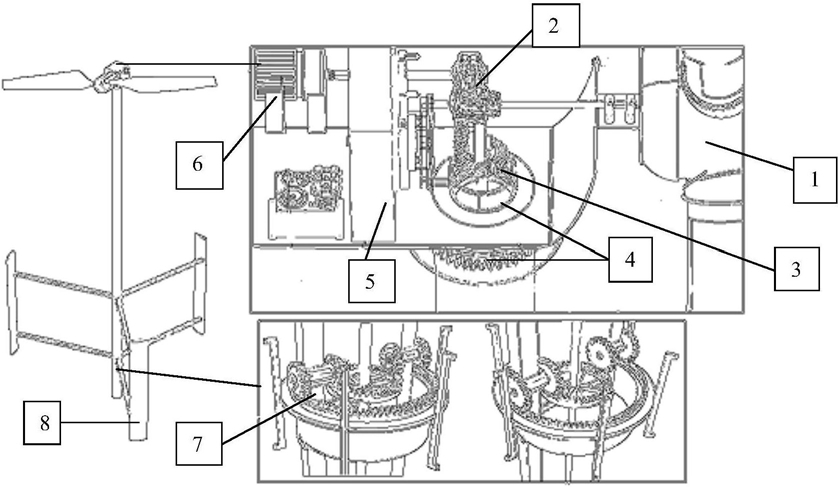

1.一种混合型风力发电机组,其特征在于:包括水平轴发电机和垂直轴发电机,所述水平轴发电机和垂直轴发电机安装在同一个塔架上,所述水平轴发电机与通过水平轴齿轮箱与水平轴风轮连接,所述垂直轴发电机通过垂直轴齿轮箱与H型垂直轴风轮连接,H型垂直风轮绕内部中心线旋转;

所述水平轴齿轮箱与水平轴发电机之间连接有无级减速装置,所述无级减速装置通过锥齿连接机构与垂直轴齿轮箱相连,所述水平轴齿轮箱具有实现轴旋转反转的功能,保证在启动时无级减速装置接合的两个轴以相同方向旋转;

在高于额定风速情况下,水平轴风轮产生的额外的动能通过无级变速装置传递到锥齿连接机构,并通过该机构耦合到垂直轴齿轮箱,进而输入到垂直轴发电机。

2.如权利要求1所述的混合型风力发电机组,其特征在于:所述水平轴发电机和垂直轴发电机共用一偏航齿轮系。
