专利号: 2017102782789
申请人: 新昌县平海汽车配件有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

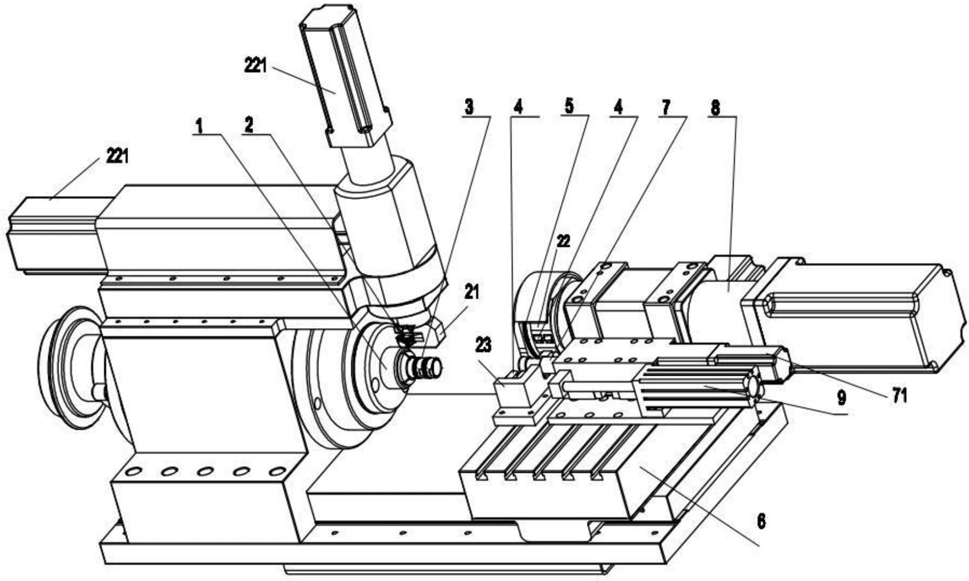

1.一种水龙头起泡器外套加工专用机床,包括机架、十字拖板工作台、主轴、组合刀具、金刚石刀、螺纹刀、接料同步旋转轴、伺服铣主轴、退料气缸;其特征在于:所述机架水平设置,其上水平设有十字拖板工作台、主轴,十字拖板工作台上水平设有退料气缸、接料同步旋转轴、伺服铣主轴;主轴的输出轴连接三爪卡盘,三爪卡盘夹持固定待加工件;

三爪卡盘上方设有组合刀具,组合刀具包括若干个设于刀座上的三角车刀片,刀座上部连接气缸组件;

所述气缸组件包括相互垂直设置的两气缸,其一水平设置、另一个垂直设置,水平设置的气缸的输出轴连接垂直设置的气缸的缸壁,垂直设置的气缸的输出轴连接刀座;

所述接料同步旋转轴与主轴同轴设置,接料同步旋转轴与电机输出轴连接;退料气缸输出轴连接电机机壳,退料气缸推动电机、接料同步旋转轴前后进给,电机带动接料同步旋转轴旋转;

所述接料同步旋转轴的一侧同一水平位置设有伺服铣主轴、螺纹刀、金刚石刀、刀座二,其另一侧设有刀座三和设于刀座三上的金刚石刀;

所述螺纹刀与伺服铣主轴同轴设置并设于刀座二之上,刀座二之上还设有金刚石刀。

2.如权利要求1所述的水龙头起泡器外套加工专用机床,其特征在于:所述螺纹刀为圆盘形结构,其外圆弧壁上设有螺旋延伸的若干个铣齿,所述铣齿为四棱锥形,相邻铣齿底部边沿相互连接并圆滑过渡。
