专利号: 2017102784110
申请人: 陕西科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

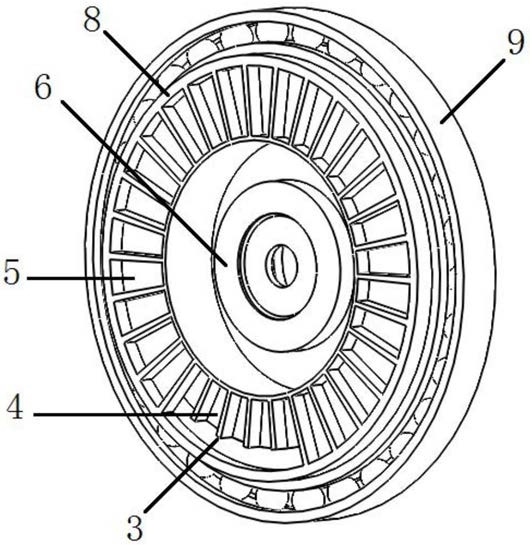

1.一种组合式磁悬浮轴承,其特征在于,包括前盖(1)、前磁板(2)、铅块(3)、大磁力磁铁(4)、小磁力磁铁(5)、内环磁铁(6)、后磁板(7)、外壳(8)和深沟球轴承(9);其中,外壳(8)具有圆环形中空腔体且一端面开口,圆环形中空腔体中均匀间隔设置有若干个安装孔位,大磁力磁铁(4)和小磁力磁铁(5)均采用条形磁铁,且数量比为1:5,大磁力磁铁(4)和小磁力磁铁(5)周向安装在对应的安装孔位内且N极均朝向圆心,铅块(3)设置在安装大磁力磁铁(4)的安装孔位内;

内环磁铁(6)设置在外壳(8)的中心处,内环磁铁(6)的外圈为N极,前磁板(2)和后磁板(7)分别设置在内环磁铁(6)的两端,前磁板(2)固定安装在用于密封外壳(8)开口端面的前盖(1)上,后磁板(7)固定安装在外壳(8)上,深沟球轴承(9)套装在外壳(8)的外侧。

2.根据权利要求1所述的一种组合式磁悬浮轴承,其特征在于,大磁力磁铁(4)的数量为5个,小磁力磁铁(5)的数量为25个。

3.根据权利要求1所述的一种组合式磁悬浮轴承,其特征在于,深沟球轴承(9)与外壳(8)的外侧之间过盈配合。

4.根据权利要求1所述的一种组合式磁悬浮轴承,其特征在于,大磁力磁铁(4)和小磁力磁铁(5)是永磁铁或者电磁铁,其中,大磁力磁铁的磁力为小磁力磁铁的磁力三倍。

5.根据权利要求1所述的一种组合式磁悬浮轴承,其特征在于,前盖(1)、外壳(8)和内环磁铁(6)内部连接轴接触部分采用非导磁材料制成。

6.根据权利要求1所述的一种组合式磁悬浮轴承,其特征在于,深沟球轴承(9)是调心球轴承、调心滚子轴承、圆锥滚子轴承、推力球轴承、角接触球轴承或者圆柱滚子轴承。
