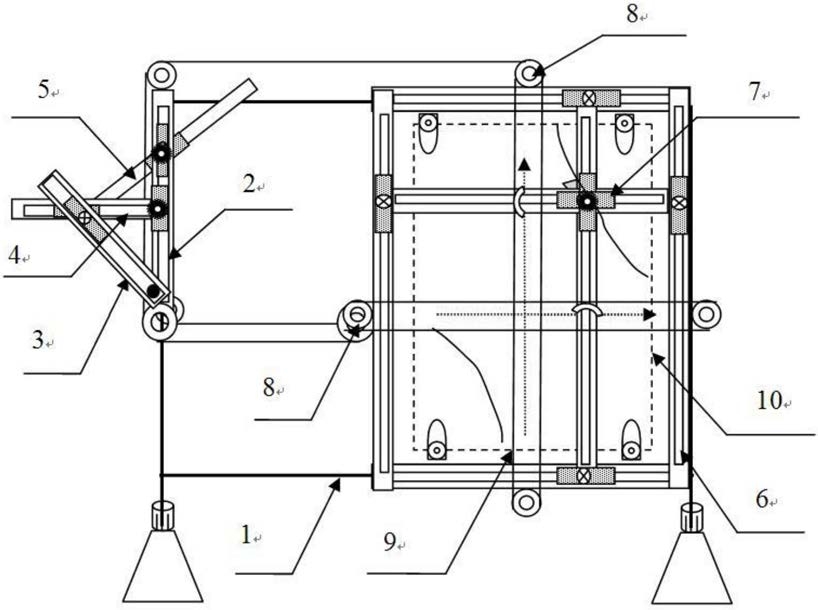

1.一种双离合反比例函数演示及图像绘制仪，其特征在于，包括支架(1)、径向槽杆(2)、转杆(3)、垂直槽杆(4)、切向槽杆(5)、矩形滑道(6)、绘图机构(7)、两个离合轮组(8)、传动系统(9)和画板(10)，支架(1)包括左支杆(11)与右支杆(12)，左支杆(11)和右支杆(12)是两根平行的硬直杆，在左支杆(11)的上端与右支杆(12)的上端之间垂直连接上横杆(13)，在左支杆(11)的中下部与右支杆(12)的中下部之间垂直连接下横杆(14)，在左支杆(11)的下端与右支杆(12)的下端分别设有地脚(15)；在左支杆(11)与地脚(15)之间以及右支杆(12)与地脚(15)之间分别设有调节螺母(16)；在左支杆(11)的中部位置处设有下前滑轮(19)和下后滑轮(110)，在左支杆(11)的上端设有上前滑轮(17)和上后滑轮(18)；在左支杆(11)的中上部位置处设有销钉孔(111)；

径向槽杆(2)固定在支架(1)左支杆(11)上的销钉孔(111)处；

转杆(3)连接在径向槽杆(2)上；

垂直槽杆(4)和切向槽杆(5)都与径向槽杆(2)和转杆(3)相连；

矩形滑道(6)和画板(10)都固定在支架(1)的上横杆(13)和下横杆(14)上；

绘图机构(7)设在矩形滑道(6)上，在矩形滑道(6)的上设置两个离合轮组(8)，分别为第一离合轮组(8)和第二离合轮组(8)；

传动系统(9)将转杆(3)、垂直槽杆(4)、切向槽杆(5)及绘图机构(7)连接成统一体。

2.如权利要求1所述的双离合反比例函数演示及图像绘制仪，其特征在于，径向槽杆(2)包括矩形硬板(21)、上滑块(22)、下滑块(23)、前槽沟滑轨(24)和后槽沟滑轨(25)，矩形硬板(21)是平直的矩形硬板，在矩形硬板(21)的内部设有两根平行的前槽沟滑轨(24)和后槽沟滑轨(25)，在前槽沟滑轨(24)内嵌有下滑块(23)，在后槽沟滑轨(25)内嵌有上滑块(22)；在下滑块(23)上设有方钉孔(27)，在上滑块(22)上设有圆钉孔(29)；在矩形硬板(21)宽度边的边缘处设有一个圆轴孔(28)，在矩形硬板(21)的长边上设有多个螺钉孔(26)；

径向槽杆(2)通过螺钉孔(26)对应支架(1)左支杆(11)上的销钉孔(111)竖直固定在左支杆(11)上。

3.如权利要求2所述的双离合反比例函数演示及图像绘制仪，其特征在于，转杆(3)包括转杆直条板(31)、圆柱轴(33)、滑块(36)和手柄(35)，转杆直条板(31)是平直的矩形硬板条，在转杆直条板(31)一端的下方垂直固定圆柱轴(33)，在转杆直条板(31)另一端的上方垂直固定手柄(35)，在转杆直条板(31)的中心设有转杆槽沟滑轨(32)，在转杆槽沟滑轨(32)内嵌有滑块(36)，在滑块(36)的中心设有方形销钉孔(37)，在滑块(36)的侧面设有锁具开关(38)；在转杆直条板(31)的上面边缘处设有直尺(34)；

转杆(3)通过圆柱轴(33)对应插入径向槽杆(2)上的圆钉孔(29)连接径向槽杆(2)。

4.如权利要求3所述的双离合反比例函数演示及图像绘制仪，其特征在于，垂直槽杆(4)包括垂直槽杆直条板(41)、矩形滑块(43)和圆轴杆(44)，垂直槽杆直条板(41)是平直的矩形硬板条，在垂直槽杆直条板(41)的中心设有垂直槽杆槽沟滑轨(42)，在垂直槽杆槽沟滑轨(42)内嵌有矩形滑块(43)，在矩形滑块(43)的中心设有圆轴套(48)，在圆轴套(48)内设有圆轴杆(44)，在圆轴杆(44)的上下两端分别设有方形楔块(45)和矩形楔块(46)，在方形楔块(45)的上端设有绿指示灯(411)；在垂直槽杆直条板(41)的一端设有垂直的四棱柱杆(47)，四棱柱杆(47)的上端设有黄指示灯(49)和夹具(410)；

垂直槽杆(4)通过四棱柱杆(47)对应插入径向槽杆(2)内下滑块(23)上的方钉孔(27)内与径向槽杆(2)连接，垂直槽杆(4)通过方形楔块(45)对应插入转杆(3)内滑块(36)上的方形销钉孔(37)内与转杆(3)连接。

5.如权利要求4所述的双离合反比例函数演示及图像绘制仪，其特征在于，切向槽杆(5)包括硬直导杆(51)、腰槽滑块(53)和圆钉轴(55)，硬直导杆(51)是平直的矩形硬板条，在硬直导杆(51)的中心设有切向槽杆槽沟滑轨(52)，在切向槽杆槽沟滑轨(52)内嵌有腰槽滑块(53)，在腰槽滑块(53)的中心设有圆轴套管(54)，在圆轴套管(54)内设有圆钉轴(55)，在圆钉轴(55)的上顶面分别设有红指示灯(56)和夹具(58)，在硬直导杆(51)的一端设有矩形槽孔(57)；

切向槽杆(5)通过圆钉轴(55)对应插入径向槽杆(2)内上滑块(22)上的圆钉孔(29)内与径向槽杆(2)连接，切向槽杆(5)上的矩形槽孔(57)对应垂直槽杆(4)上的矩形楔块(46)并通过将矩形楔块(46)插入矩形槽孔(57)内实现切向槽杆(5)与垂直槽杆(4)连接，并且切向槽杆(5)与径向槽杆(2)通过垂直槽杆(4)间接相连。

6.如权利要求1所述的双离合反比例函数演示及图像绘制仪，其特征在于，矩形滑道(6)包括左滑块连杆(61)、右滑块连杆(62)、下滑块连杆(63)和上滑块连杆(64)，左滑块连杆(61)、右滑块连杆(62)、下滑块连杆(63)和上滑块连杆(64)构成一个呈矩形的滑道框；在左滑块连杆(61)上、在右滑块连杆(62)上、在下滑块连杆(63)上和上滑块连杆(64)上均设有槽沟，在左滑块连杆(61)上的槽沟内设置第一滑块(65)，在右滑块连杆(62)上的槽沟内设置第二滑块(66)，在下滑块连杆(63)上的槽沟内设置第三滑块(67)，在上滑块连杆(64)上的槽沟内设置第四滑块(68)；在左滑块连杆(61)的中部位置的外边缘处设置椭圆支脚(69)，在右滑块连杆(62)的中部位置的外边缘处设置右滑轮(610)，在下滑块连杆(63)的中部位置的外边缘处设置下滑轮(612)，在上滑块连杆(64)的中部位置的外边缘处设置矩形支脚(611)；在左滑块连杆(61)的两端和右滑块连杆(62)的两端均设有卡环(613)；

矩形滑道(6)通过在滑块连杆(61)的两端和右滑块连杆(62)的两端设有卡环(613)卡合在支架(1)内的上横杆(13)和下横杆(14)上。

7.如权利要求6所述的双离合反比例函数演示及图像绘制仪，其特征在于，绘图机构(7)包括横向槽杆(71)、纵向槽杆(72)、圆管轴(76)和弹性画笔(75)，在横向槽杆(71)和纵向槽杆(72)均是中间带有槽沟的矩形硬板条，在横向槽杆(71)的槽沟中嵌有横向滑块(74)，在横向槽杆(71)长边的中间位置处的两侧分别设有上伸缩接线杆(78)和下伸缩接线杆(79)；在纵向槽杆(72)的槽沟中嵌有纵向滑块(73)，在纵向槽杆(72)长边的中间两侧分别设有左接线杆(710)和右接线杆(711)；横向滑块(74)和纵向滑块(73)呈十字交叉设置并在横向滑块(74)和纵向滑块(73)之间贯穿设置圆管轴(76)，在圆管轴(76)的上端设有蓝指示灯(77)，在圆管轴(76)的下端设有弹性画笔(75)；在横向槽杆(71)两个宽边端处均设置圆销钉轴(712)，在纵向槽杆(72)两个宽边端处均设置圆销钉轴(712)；

绘图机构(7)通过横向槽杆(71)上的两个圆销钉轴(712)和纵向槽杆(72)上的两个圆销钉轴(712)一一对应插入到矩形滑道(6)内的第一滑块(65)、第二滑块(66)、第三滑块(67)和第四滑块(68)内与矩形滑道(6)连接。

8.如权利要求6所述的双离合反比例函数演示及图像绘制仪，其特征在于，第一离合轮组和第二离合轮组均包括主横板架(81)、副横板架(82)、固定立轴(83)、圆立轴(84)和电动推拉杆(812)，主横板架(81)和副横板架(82)之间连接固定立轴(83)和圆立轴(84)，圆立轴(84)的上端通过设置在主横板架(81)上圆轴套(815)贯穿主横板架(81)并伸出，圆立轴(84)的下端通过圆轴承(816)连接副横板架(82)；在固定立轴(83)上间隔且平行转动设置有下滑轮盘(85)和上滑轮盘(88)，在下滑轮盘(85)的上表面的边缘处设有下齿轮(86)，在上滑轮盘(88)的下表面的边缘处设有上齿轮(87)；

在位于主横板架(81)和副横板架(82)之间的圆立轴(84)的中部位置处设有内轴滑槽(89)，在内轴滑槽(89)处套有跟随圆立轴(84)同步转动且沿着内轴滑槽(89)移动的直齿轮盘(810)；直齿轮盘(810)的移动位置为三档，分别为空转的零档，与下齿轮(87)啮合的一档和与上齿轮(86)啮合的二档；

在圆立轴(84)的上端设有齿带滑轮(811)；

在主横板架(81)的内侧设有用于推动直齿轮盘(810)进行调档的电动推拉杆(812)，在主横板架(81)的外侧设有与电动推拉杆(812)相配合运动的推拉杆开关(813)；

在主横板架(81)宽边的一端处设有矩形钉槽(814)；

第一离合轮组通过矩形钉槽(814)对应上滑块连杆(64)上的矩形支脚(611)与矩形滑道(6)连接；第二离合轮组通过矩形钉槽(814)对应左滑块连杆(61)上的椭圆支脚(69)与矩形滑道(6)连接。

9.如权利要求8所述的双离合反比例函数演示及图像绘制仪，其特征在于，传动系统(9)包括横向绳带(91)、纵向绳带(92)、上齿带(93)和下齿带(94)，横向绳带(91)是无弹性的软绳带，它缠绕在右定滑轮(610)和第一离合轮组(8)的齿带滑轮(811)上；纵向绳带(92)是无弹性的软绳带，它缠绕在下定滑轮(612)和第二离合轮组(8)的齿带滑轮(811)上；

上齿带(93)依次缠绕过第一离合轮组的上滑轮盘(88)、第二离合轮组的上滑轮盘(88)、支架(1)上的上前滑轮(17)及支架(1)上的下前滑轮(19)上；下齿带(94)依次缠绕过第一离合轮组的下滑轮盘(85)、第二离合轮组的下滑轮盘(85)、支架(1)上的上后滑轮(18)及支架(1)上的下后滑轮(110)上。

10.如权利要求1所述的双离合反比例函数演示及图像绘制仪，其特征在于，画板(10)包括一块矩形框架(101)、硬平板(102)和卡纸器(103)，在矩形框架(101)内嵌有硬平板(102)，在硬平板(102)上设有多个卡纸器(103)，在矩形框架(101)的周边设有固定卡(104)；

画板(10)通过矩形框架(101)周边设置的固定卡(104)卡装在支架(1)的上横杆(13)和下横杆(14)上与支架(1)连接。
