专利号: 201710279921X
申请人: 温州职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 小原皮;大原皮;毛皮;皮革
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

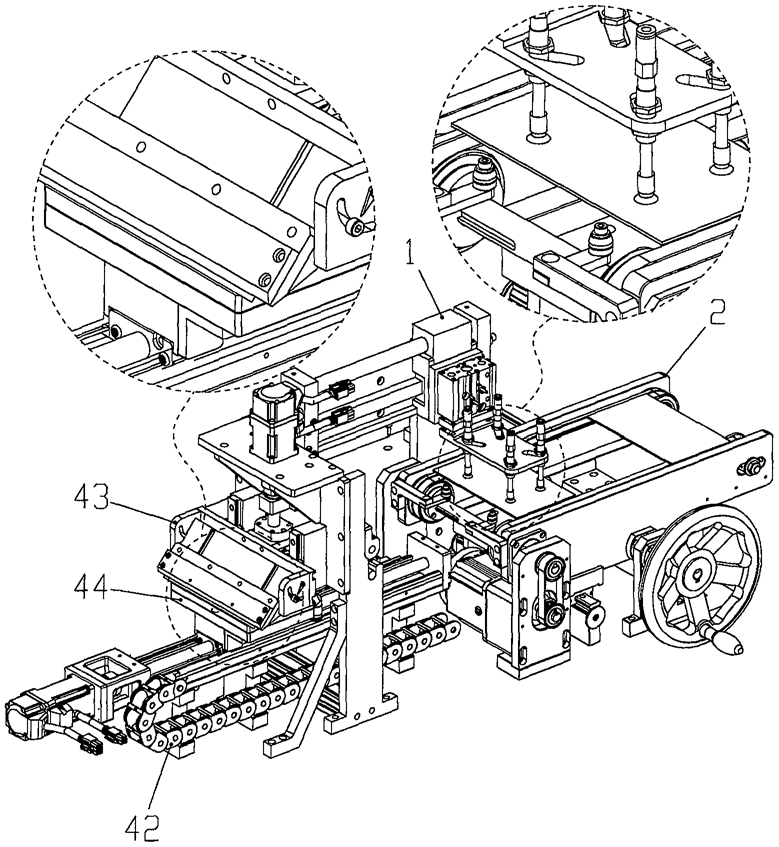

1.一种皮革表面刮胶系统,其特征在于,包括:用于柔性传输皮革的柔性传送机构、用于从所述柔性传送机构上抓取所述皮革到伺服滑台的机械手、用于固定所述皮革的工装、用于承载所述皮革至刮胶板下部的所述伺服滑台、用于对所述皮革的一侧表面进行刮胶工艺的刮胶机构;

所述机械手位于所述柔性传送机构和伺服滑台的上部,所述柔性传送机构连接至所述伺服滑台,所述工装固连于所述伺服滑台,所述刮胶机构位于所述伺服滑台的上部;

所述刮胶机构包括:刮胶支架、刮胶板、升降滑板、升降丝杆、升降电机、胶辊,所述升降滑板活动连接于所述刮胶支架,所述升降电机通过所述升降丝杆活动连接至所述升降滑板,所述刮胶板固连于所述升降滑板;所述胶辊活动连接于所述刮胶支架;

所述柔性传送机构包括:用于传送所述皮革的左侧传动机构、用于传送所述皮革的右侧传动机构、用于调节所述左侧传动机构和右侧传动机构位置的对开机构、用于驱动所述左侧传动机构和右侧传动机构运动的驱动机构,所述左侧传动机构和右侧传动机构成平行布置,所述左侧传动机构和右侧传动机构活动连接于所述对开机构,所述驱动机构活动连接于所述左侧传动机构和右侧传动机构;

所述对开机构包括:手轮、丝杆轴承座、丝杆锁紧机构、丝杆轴、导轨、左旋滚珠螺母、右旋滚珠螺母、左滑块、右滑块,所述左侧传动机构固连于所述左滑块,所述右侧传动机构固连于所述右滑块,所述左滑块和右滑块活动连接于所述导轨;所述丝杆轴的两端活动连接于所述丝杆轴承座,所述丝杆轴的末端固连于有所述手轮,所述丝杆轴承座上设置有所述丝杆锁紧机构,所述丝杆锁紧机构和所述丝杆轴相匹配;所述丝杆轴上设置有左旋丝杆、右旋丝杆,所述左旋丝杆和所述左旋滚珠螺母相匹配,所述右旋丝杆和所述右旋滚珠螺母相匹配;所述左侧传动机构固连于所述左旋滚珠螺母,所述右侧传动机构固连于所述右旋滚珠螺母;

所述驱动机构包括:芯轴轴承座、电机支架、电机、同步带传动、芯轴,所述芯轴的两端活动连接于所述电机支架和芯轴轴承座,所述电机固连于所述电机支架,所述电机的输出轴通过所述同步带传动连接于所述芯轴。

2.根据权利要求1所述的皮革表面刮胶系统,其特征在于,所述右侧传动机构包括:侧板、滑套、主动轮、从动轮、张紧轴、U型槽、张紧螺栓、锁紧螺母、传送带、内孔、凸台,所述侧板固连于所述左滑块,所述滑套活动连接于所述芯轴,所述主动轮固连于所述滑套,所述芯轴通过轴承活动连接于所述侧板;所述滑套上设置有凸台,所述芯轴上设置有滑槽,所述凸台和滑槽相匹配,所述滑套通过轴承活动连接于所述侧板,所述滑套的一端设置有端盖,所述侧板位于所述滑套和端盖之间;所述张紧轴连接于所述U型槽,所述从动轮通过轴承活动连接于所述张紧轴,在所述从动轮和主动轮之间设置有所述传送带;所述张紧轴通过所述张紧螺栓固连于所述侧板,所述张紧轴通过所述锁紧螺母固连于所述侧板。

3.根据权利要求1所述的皮革表面刮胶系统,其特征在于,所述工装包括:夹具体、气动接头、小孔,所述气动接头固连于所述夹具体,所述夹具体的工作面设置有所述小孔,所述小孔连通至所述气动接头。

4.根据权利要求2所述的皮革表面刮胶系统,其特征在于,所述右侧传动机构还包括限位机构,所述限位机构固连于所述侧板的末端。

5.根据权利要求1所述的皮革表面刮胶系统,其特征在于,所述机械手包括:机械手支架、无杆气缸、升降气缸、平板、真空吸盘,所述无杆气缸的两端固连于所述机械手支架,所述无杆气缸成水平布置;所述升降气缸的气缸体固连于所述无杆气缸的滑块,所述升降气缸的活塞杆的末端固连于有所述平板,所述真空吸盘固连于所述平板上。

6.根据权利要求1所述的皮革表面刮胶系统,其特征在于,所述左旋丝杆的螺纹类型为左旋螺纹,所述右旋丝杆的螺纹类型为右旋螺纹;所述左旋丝杆和右旋丝杆具有相同的导程。
