专利号: 2017102802617
申请人: 淮阴工学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

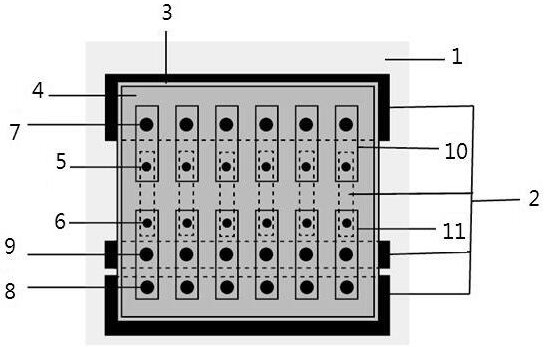

1.一种基于封闭式双极电极阵列的分析检测装置,其特征在于:所述分析检测装置包括多个对称设置在承载层上的信号池(10)阵列、检测池(11)阵列,所述信号池(10)包括双极电极的信号采集端(5)以及驱动电极A(7),所述检测池(11)包括双极电极的检测端(6)、驱动电极B(8)以及参比电极(9),双极电极的信号采集端(5)、检测端(6)通过承载层上的导电层(2)相连接,驱动电极A(7)、驱动电极B(8)通过承载层上的导电层(2)与外界电源连接。

2.根据权利要求1所述的一种基于封闭式双极电极阵列的分析检测装置,其特征在于:

所述承载层由玻璃基片(1)、绝缘夹心薄膜(3)以及盖片(4)叠加而成,三层材料之间通过空气等离子体键合或疏水作用相互贴合,盖片(4)上微井与绝缘夹心薄膜(3)形成检测池(11)与信号池(10),盖片(4)上的微井中的绝缘夹心薄膜(3)上的孔与玻璃基片(1)上的导电层(2)形成双极电极阵列上的信号采集端(5)、检测端(6),驱动电极A(7)、驱动电极B(8)以及参比电极(9)。

3.根据权利要求1或2所述的一种基于封闭式双极电极阵列的分析检测装置,其特征在于:所述导电层(2)由铟锡氧化物、或为金、或为铂、或为石墨材料制成。

4.根据权利要求2所述的一种基于封闭式双极电极阵列的分析检测装置,其特征在于:

所述绝缘夹心薄膜(3)厚度为0.1mm~0.5mm,由聚二甲基硅氧烷、或聚甲基丙烯酸甲酯材料制成。

5.根据权利要求2所述的一种基于封闭式双极电极阵列的分析检测装置,其特征在于:

所述盖片(4)由聚二甲基硅氧烷材料制成。

6.根据权利要求2所述的一种基于封闭式双极电极阵列的分析检测装置,其特征在于:

所述信号采集端(5)为一定电压下能够产生电化学、或电致化学发光、或电致变色、或电致荧光信号的电极,电极材料为ITO、或Au、或Pt、或石墨、或表面修饰电极。
