1.一种银-溶菌酶纳米簇，其特征在于，按如下方法制备：每20～100mg的溶菌酶溶液中加入0.01～0.1mmol AgNO3，边搅拌边调节溶液pH至8～12，加入与AgNO3摩尔比为0.005～

0.15：1的NaBH4溶液50～200μL，室温反应1～5h。

2.根据权利要求1所述的银-溶菌酶纳米簇，其特征在于，所述加入NaBH4溶液是加入浓度为0.01～0.05mol/L的NaBH4。

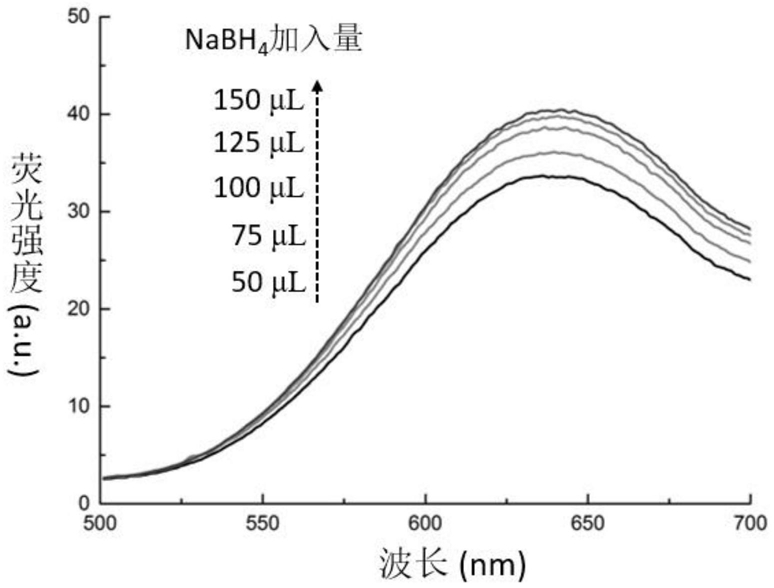

3.根据权利要求1所述的银-溶菌酶纳米簇，其特征在于，所述方法是向10mL 2～10g/L溶菌酶中加入0.01～0.1mmolAgNO3，在500～1000rpm边搅拌边加入NaOH溶液调节溶液pH值为8.0～12.0，再逐滴加入0.01mol/L的NaBH4溶液50～200μL，在室温下反应1～5小时。

4.一种银-溶菌酶纳米簇修饰的抗菌薄膜，其特征在于，按如下步骤制备获得：(1)将基底材料浸泡于含0.1～10mg/mL多巴胺的缓冲液中，搅拌1～20h，冲洗、烘干；(2)将经步骤(1)处理后的基底材料浸泡于1～50g/L戊二醛溶液中，搅拌1～10h；(3)将戊二醛修饰的薄膜材料浸入权利要求1所述的银-溶菌酶纳米簇溶液中，1～5h后取出，冲洗、烘干后得到银-溶菌酶纳米簇修饰的抗菌薄膜。

5.根据权利要求4所述的银-溶菌酶纳米簇修饰的抗菌薄膜，其特征在于，所述基底材料包括聚乙烯、聚苯乙烯、聚乳酸。

6.制备权利要求4或5所述的银-溶菌酶纳米簇修饰的抗菌薄膜的方法，其特征在于，包括如下步骤：(1)将基底材料用乙醇清洗干净后吹干，浸泡于含0.1～10mg/mL多巴胺的Tris-HCl缓冲溶液中，搅拌1～20小时，取出后用去离子水冲洗后烘干，得到聚多巴胺修饰的纳米薄膜；

(2)将聚多巴胺修饰的基底材料浸泡于1～50g/L戊二醛溶液中，搅拌1～10小时，取出后用去离子水冲洗后烘干，得到戊二醛修饰的薄膜材料；

(3)将戊二醛修饰的纳米薄膜浸入银-溶菌酶纳米簇溶液中，吸附1～5小时后取出，用去离子水冲洗后烘干，得到银/溶菌酶纳米簇修饰的薄膜材料。

7.根据权利要求6所述的方法，其特征在于，所述缓冲液为Tris-HCl缓冲液，其浓度为

0.01～0.5mol/L，pH值为5.0～10.0。

8.权利要求4或5所述银-溶菌酶纳米簇修饰的抗菌薄膜在抗菌食品包装、容器内表面、抗菌贴膜以及生物材料、医疗器材表面的应用。

9.权利要求1-3任一所述的银-溶菌酶纳米簇在抗菌包装、抗菌贴膜、生物检测、生物材料以及医疗器材表面的应用。
