1.一种花状五氧化二钒/二硫化三镍纳米片的制备方法，其特征在于，所述制备方法包括：

1)将泡沫镍进行预处理；

2)在密闭的条件下，将硫脲、V2O5与预处理后的所述泡沫镍于溶剂中进行溶剂热反应以制得所述花状五氧化二钒/二硫化三镍纳米片；

其中，在步骤2)中，相对于200-240mg的所述泡沫镍，所述硫脲的用量为80-120mg，所述V2O5的用量为30-80mg；在步骤2)中，所述溶剂为水；在步骤2)中，添料顺序依次为：溶剂、硫脲、V2O5、预处理后的所述泡沫镍。

2.根据权利要求1所述的制备方法，其中，在步骤2)中，相对于200-240mg的所述泡沫镍，所述溶剂的用量为10-30mL。

3.根据权利要求1所述的制备方法，其中，在步骤2)中，所述泡沫镍为片材，并满足以下规格：长为2-3cm，宽为1-2cm，厚为0.7-1.5mm。

4.根据权利要求1-3中任意一项所述的制备方法，其中，在步骤2)中，所述溶剂热反应至少满足以下条件：反应温度为120-180℃，反应时间为10-12h。

5.根据权利要求1-3中任意一项所述的制备方法，其中，所述预处理为：将所述泡沫镍依次经过盐酸和水进行超声清洗。

6.根据权利要求5所述的制备方法，其中，所述超声清洗的时间为10-20min。

7.根据权利要求5项所述的制备方法，其中，在单次清洗过程中，所述盐酸或水的用量为15-30mL。

8.根据权利要求5项所述的制备方法，其中，所述盐酸的浓度为0.5-1mol/L。

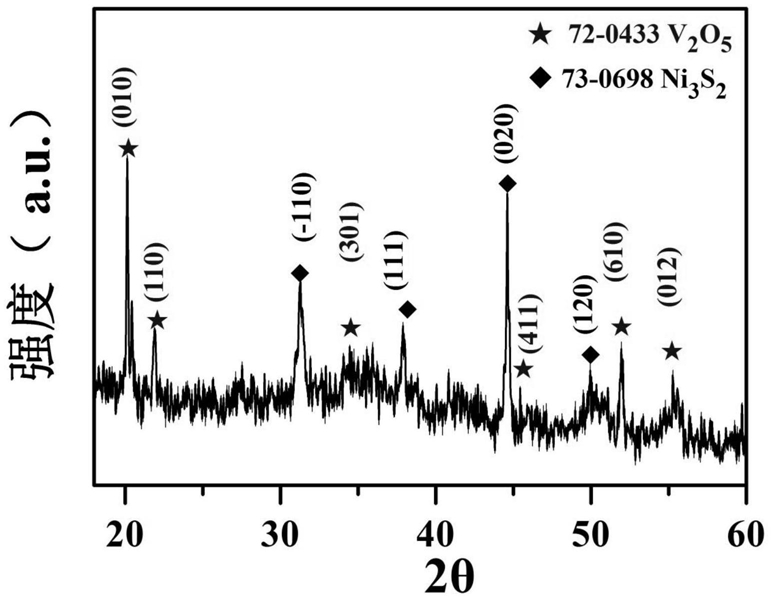

9.一种花状五氧化二钒/二硫化三镍纳米片，其特征在于，所述花状五氧化二钒/二硫化三镍纳米片通过权利要求1-8中任意一项所述的制备方法制备而得。

10.一种如权利要求9所述的花状五氧化二钒/二硫化三镍纳米片在超级电容器或锂离子电池中的应用。
