专利号: 2017102807767
申请人: 四川森洁燃气设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧发动机;热气或燃烧生成物的发动机装置
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

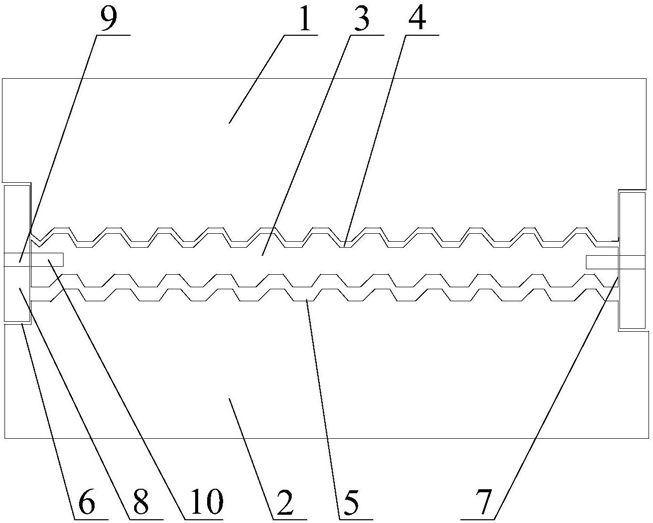

1.一种耐用的改进型气缸密封件,包括气缸盖(1)、气缸体(2)、气缸垫(3),所述气缸垫 (3)位于气缸盖(1)和气缸体(2)之间,其特征在于,在气缸垫(3)的两个端面上均开有若干 个第一锯齿凹槽(4),所述第一锯齿凹槽(4)在气缸垫(3)的端面上均匀分布,在气缸盖(1) 和气缸体(2)与气缸垫(3)接触的端面上均设置有若干个第二锯齿凹槽(5),所述第二锯齿 凹槽(5)与第一锯齿凹槽(4)相互匹配;

所述气缸盖(1)、 气缸体(2)相互接近的端部上均开有两个方形凹槽,所述方形凹槽位于气缸盖(1)或气缸体 (2)的周向方向,在气缸垫(3)的两端还分别开有一个缺口,所述缺口关于气缸垫(3)的中心 线对称,还包括固定块(8),当气缸盖(1)、气缸体(2)的端面与气缸垫(3)的两个端面连接为 一体时,两个方形凹槽与气缸垫(3)的缺口合成一个矩形凹槽(6),所述固定块(8)完全置于 矩形凹槽(6)内且与矩形凹槽(6)内表面匹配;

所述第一锯齿凹 槽(4)沿竖直方向的深度为1.5~2.5mm。

2.根据权利要求1所述的一种耐用的改进型气缸密封件,其特征在于,在固定块(8)上 还开有一个通孔(9),在气缸垫(3)的周向方向也开有一个安装孔(10),还包括螺栓,所述螺 栓穿过通孔(9)与安装孔(10)固定。
