1.一种氧化镍原位包覆石墨烯纳米复合材料的制备方法，其特征在于，该方法包括如下步骤：将镍盐、乙酰丙酮钠、对苯二甲酸超声分散在N,N-二甲基乙酰胺(DMA)和甲醇的混合溶剂中，将上述混合分散体系转移到反应釜中进行溶剂热反应，离心收集固体产物，并用无水乙醇洗涤，得到镍基金属有机框架材料，之后将干燥得到镍基金属有机框架材料作为前驱体依次在氮气和空气气氛中进行热处理，最终得到的黑色固体产物即为氧化镍原位包覆石墨烯纳米复合材料。

2.根据权利要求1所述的一种氧化镍原位包覆石墨烯纳米复合材料的制备方法，其特征在于，镍盐、乙酰丙酮钠、对苯二甲酸之间的物质的量之比为1～3：1～4：1～2。

3.根据权利要求1所述的一种氧化镍原位包覆石墨烯纳米复合材料的制备方法，其特征在于，溶剂N,N-二甲基乙酰胺(DMA)和甲醇的体积之比为3～5：2～3。

4.根据权利要求1所述的一种氧化镍原位包覆石墨烯纳米复合材料的制备方法，其特征在于，所述的镍盐为硝酸镍，乙酸镍，氯化镍，硫酸镍中的一种或多种的混合。

5.根据权利要求1所述的一种氧化镍原位包覆石墨烯纳米复合材料的制备方法，其特征在于，将混合分散体系转移到反应釜中时，反应釜中加入的混合液体积为标称体积的

60％。

6.根据权利要求1所述的一种氧化镍原位包覆石墨烯纳米复合材料的制备方法，其特征在于，进行溶剂热反应时，温度控制在140～160℃，反应时间为3～5小时。

7.根据权利要求1所述的一种氧化镍原位包覆石墨烯纳米复合材料的制备方法，其特征在于，将干燥得到镍基金属有机框架材料作为前驱体在氮气中热处理时，温度为450～

550℃，时长为1～3小时。

8.根据权利要求1所述的一种氧化镍原位包覆石墨烯纳米复合材料的制备方法，其特征在于，将干燥得到镍基金属有机框架材料作为前驱体在氮气中热处理后，再在空气气氛下热处理，温度为250～350℃，时长为1～3小时。

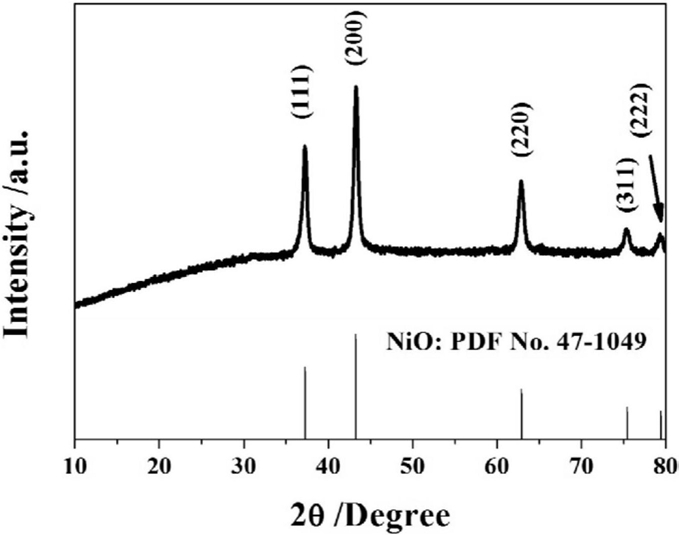

9.一种氧化镍原位包覆石墨烯纳米复合材料，其特征在于，采用如权利要求1-8任一项所述的方法制备而成，该材料是由表面包覆有石墨烯的氧化镍纳米颗粒自主装构成的花状纳米片，所述的石墨烯为3～8层。
