专利号: 2017102839043
申请人: 苏州市鑫鸣纺织有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

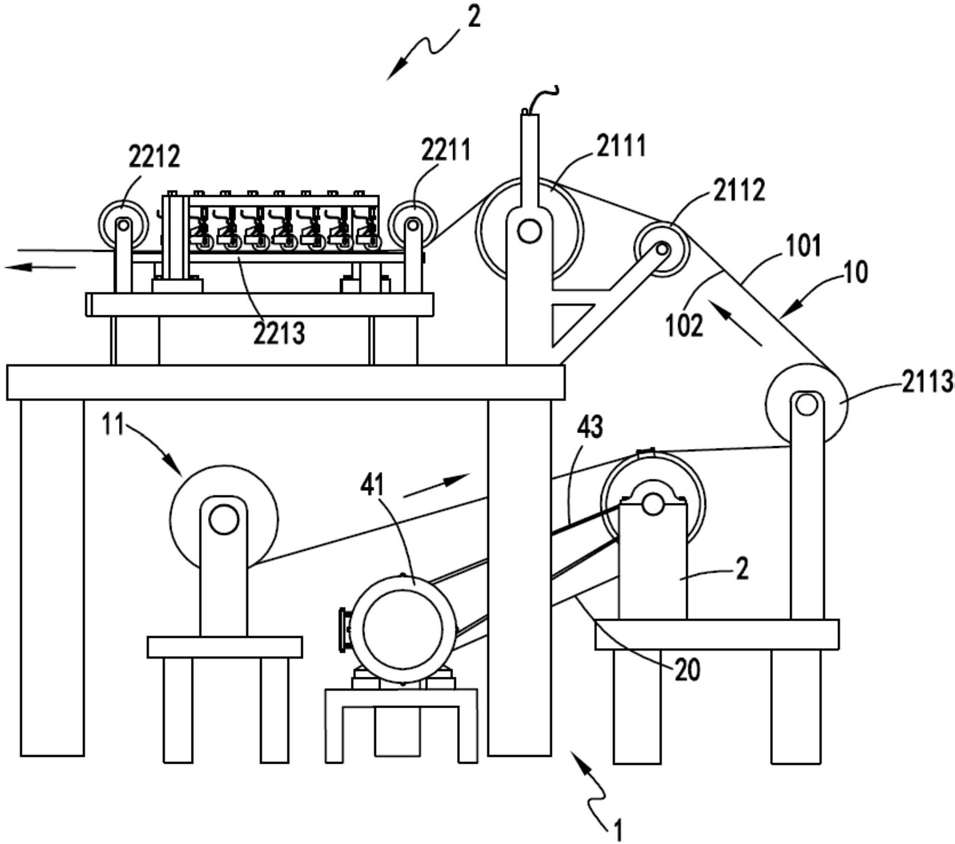

1.一种无纬布连续式加工生产线,其特征在于:包括

放卷撕膜部分(1),所述放卷撕膜部分(1)包括放卷机构(11)、设置在放卷机构(11)后端的用于将放卷后的布料进行布(10)与隔离膜(20)的分离的抖动分离机构(12);

补胶部分(2),所述补胶部分(2)用于对经抖动分离机构(12)分离后并向后传输的布(10)进行检测有无胶水残缺部分并对检测出的胶水残缺部分进行补胶;

所述抖动分离机构(12)包括驱动装置(121)以及在驱动装置(121)带动下贴合布料表面转动并在转动过程中实现升降运动的抖动装置(122);

所述补胶部分(2)包括检测机构(21)以及设置在检测机构(21)后端的用于在检测机构(21)的控制下对检测机构(21)检测出的缺胶区域进行胶水填补的补胶机构(22);

所述检测机构(21)包括传输装置(211)以及设置在传输装置(211)上方的检测装置(212);

所述补胶机构(22)包括支撑装置(221)以及设置在支撑装置(221)上方的滚胶装置(222);

所述驱动装置(121)包括可转动设置在转动座(1211)上的转轴(1212)、固定设置在转轴(1212)端部的支撑套(1213)以及设置在支撑套(1213)内的滑杆(1214),所述滑杆(1214)沿支撑套(1213)的直径方向设置且其两端分别固定在支撑套(1213)上;

所述抖动装置(122)包括抖动辊(1221)以及设置在抖动辊(1221)两端的安装部(1222),所述安装部(1222)上沿抖动辊(1221)的直径方向上开设有通孔(1223),所述滑杆(1214)与该通孔(1223)滑动配合;

所述通孔(1223)的两端与支撑套(1213)的内壁之间分别设置有用于支撑抖动辊(1221)的弹簧(1224);

所述支撑装置(221)包括导布辊a(2211)、导布辊b(2212)以及设置在导布辊a(2211)和导布辊b(2212)之间下方的支撑板(2213);

所述滚胶装置(222)包括固定架(2221)以及设置在固定架(2221)上的若干滚胶单元(3),所述固定架(2221)的两端沿布(10)的传输方向前后设置,该固定架(2221)的固定部(2222)与支撑板(2213)的边成夹角设置,所述滚胶单元(3)沿固定部(2222)的长度方向上阵列设置;

所述滚胶单元(3)包括升降部(31)、设置在升降部(31)端部的供胶部(32)以及设置在供胶部(32)下方的滚胶部(33);

所述升降部(31)包括与与之对应的传感器(2121)电信号连接的升降气缸(311);

所述供胶部(32)包括胶料箱(321)、沿胶料箱(321)底部设置的导杆(3211)上下滑动的控制板(322)以及设置在控制板(322)两端的推动架(323),所述控制板(322)包括底板(3221)以及侧板(3222),所述胶料箱(321)的一侧边与所述侧板(3222)贴合相对滑动,该胶料箱(321)的侧边上开设有若干出胶孔(3212),与之对应的在所述控制板(322)的侧板(3222)上开设有若干导胶孔(3223);

所述滚胶部(33)包括支撑架(331)以及涂胶辊(332),所述支撑架(331)的两端开设有腰孔(3311),所述涂胶辊(332)的两端分别可转动设置在腰孔(3311)内;

所述涂胶辊(332)沿腰孔(3311)向上移动时通过推动架(323)推动所述控制板(322)向上移动使出胶孔(3212)和导胶孔(3223)对齐连通。

2.根据权利要求1所述的一种无纬布连续式加工生产线,其特征在于,所述传输装置(211)包括支撑辊(2111)以及设置在支撑辊(2111)前端的转向辊(2113);

所述检测装置(212)包括安装架(2122)、设置在安装架(2122)上的用于对传输经过支撑辊(2111)的布(10)进行检测的传感器(2121)以及与所述传感器(2121)信号连接的计时器(2123),所述传感器(2121)和计时器(2123)均沿支撑辊(2111)的长度方向上等距设置有若干个。

3.根据权利要求1所述的一种无纬布连续式加工生产线,其特征在于,还包括收卷膜机构(4),所述收卷膜机构(4)包括电机(41)以及在电机(41)驱动下收卷经抖动分离机构(12)分离后的隔离膜(20)的收卷辊(42);

所述转轴(1212)通过皮带(43)在电机(41)的带动下转动。

4.根据权利要求1所述的一种无纬布连续式加工生产线,其特征在于,所述控制板(322)一侧设置有用于将胶料箱(321)内流出的胶水导向涂胶辊(332)的导向板(35);

所述导向板(35)的下方还设置有用于在非补胶状态时端部贴合涂胶辊(332)表面的挡料板(36)。

5.根据权利要求2所述的一种无纬布连续式加工生产线,其特征在于,所述支撑辊(2111)和转向辊(2113)之间还设置有导向辊(2112)。
