专利号: 2017102860523
申请人: 桂林理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

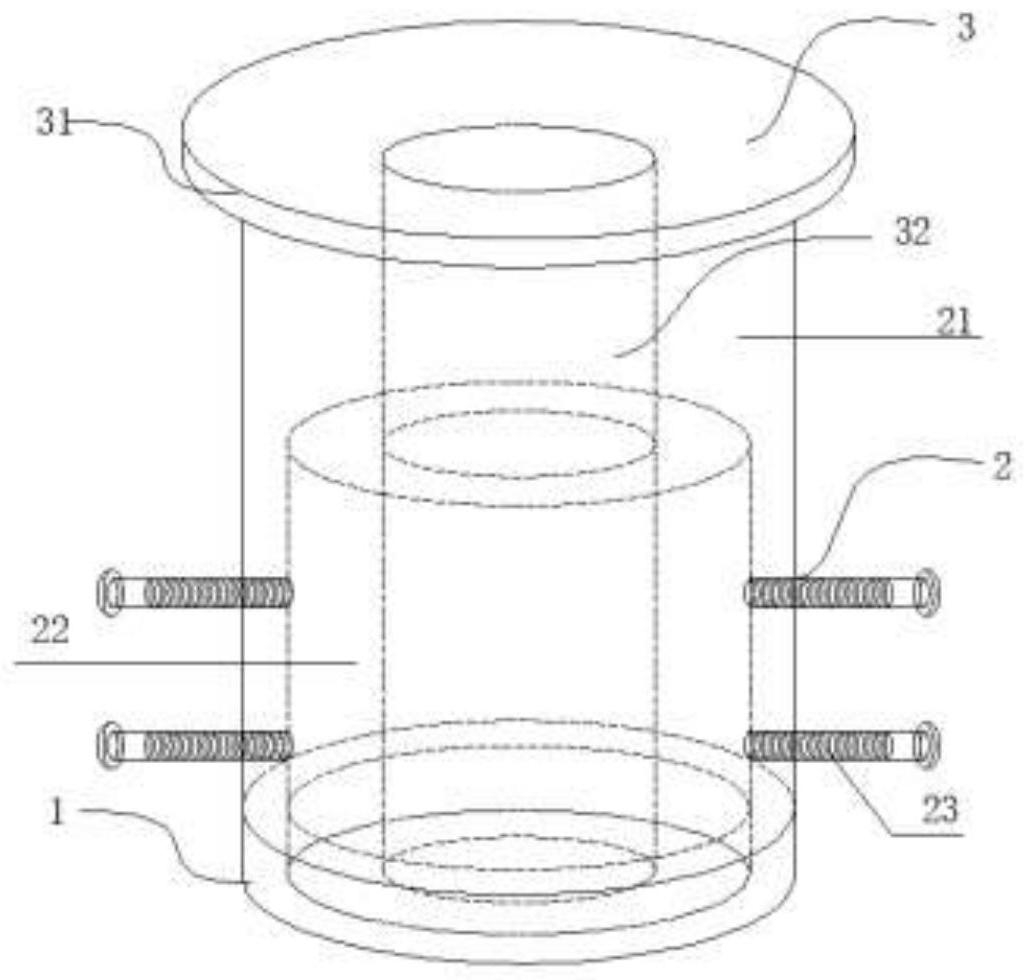

1.一种用于室内三轴试验的重塑土分层压实制样器,包括底座(1)、压实筒(2)和限位压实盖3;

从下到上,底座(1)、压实筒(2)和限位压实盖(3)依次连接;

其特征在于:

所述的底座(1)是一种短圆筒,底座(1)的外径与外置套筒(21)的外径一致;底座(1)的内径与土样成型筒(22)的外径适配;

所述的压实筒(2)包括外置套筒(21)、土样成型筒(22)和紧箍螺栓(23);

在外置套筒(21)内的中心设置有土样成型筒(22),在外置套筒(21)的外壁左右对称设置有紧箍螺栓(23),紧箍螺栓(23)抵住土样成型筒(22);

外置套筒(21)为上下两层不同内径的圆环柱体,上端面用于限位压实盖(3)的推入,下端面用于嵌入土样成型筒(22),外置套筒(21)下层两侧分别对称开有两个螺纹型圆孔,用于紧箍螺栓(23)的使用;

土样成型筒(22)为一组圆柱体结构的对开模;

所述的限位压实盖(3)包括上下连接的顶盖(31)和限位柱(32);

顶盖(31)为圆形板;

限位柱(32)为圆柱体,直径与土样成型筒(22)内径尺寸相匹配;

其高度包括多种预设制样高度,分别为50mm、70mm、90mm和110mm。
