1.一种应用Bronsted-Lewis双酸型离子液体催化醇解聚3-羟基丁酸酯的方法，其特征在于，包括以下步骤：按摩尔比nPHB：n催化剂＝1:0.04～0.06的比例，将聚3-羟基丁酸酯与催化剂Bronsted-Lewis双酸型离子液体混合，并加入小分子醇，在100～160℃下进行醇解反应1～

6h；

所述Bronsted-Lewis双酸型离子液体为以下结构化合物：

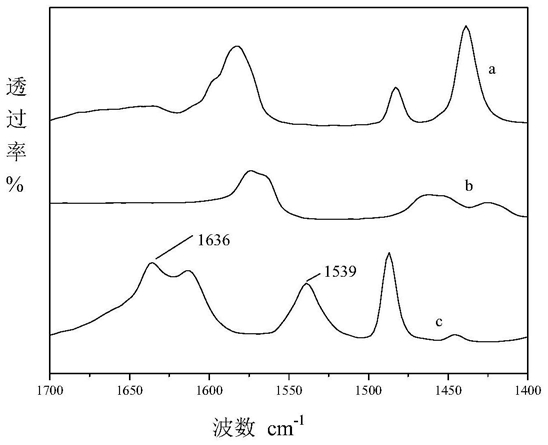

2.根据权利要求1所述的应用双酸型离子液体催化醇解聚3-羟基丁酸酯的方法，其特征在于，所述Bronsted-Lewis双酸型离子液体是在气体保护条件下，将Bronsted酸型离子液体与Lewis酸按摩尔比为1:0.5～2混合，在60～90℃下加热，搅拌反应2～4h得到；所述Lewis酸为FeCl3。

3.根据权利要求2所述的应用双酸型离子液体催化醇解聚3-羟基丁酸酯的方法，其特征在于，所述Bronsted酸型离子液体通过以下步骤制备而得：

1)N-甲基咪唑和1,3-丙烷磺内酯混合后，在50～55℃下反应，干燥得离子液体前驱体N-(3-磺酸基)丙基-3-甲基咪唑盐[HSO3-pmim]，其中N-甲基咪唑和1,3-丙烷磺内酯的质量比例为2：(1～2)；

2)向离子液体前驱体中滴加盐酸，在80～95℃下反应得到Bronsted酸型离子液体[HSO3-pmim]Cl；其中离子液体前驱体质量与加入盐酸的摩尔数的比例为20g：0.1～

0.2mol。

4.根据权利要求1所述的应用双酸型离子液体催化醇解聚3-羟基丁酸酯的方法，其特征在于，所述小分子醇为甲醇或乙醇，小分子醇与聚3-羟基丁酸酯重复单元的摩尔比为(2～6)：1。

5.根据权利要求1所述的应用双酸型离子液体催化醇解聚3-羟基丁酸酯的方法，其特征在于，在130～150℃下进行醇解反应，醇解反应的时间为2～4h。

6.根据权利要求1～5任一项所述的应用双酸型离子液体催化醇解聚3-羟基丁酸酯的方法，其特征在于，醇解反应结束后，用蒸馏方式分离出产物3-羟基丁酸甲酯，分离剩下的残液重复用于聚3-羟基丁酸酯的催化醇解。
