1.花状BiOCl光催化剂的制备方法，其特征在于：所述方法包括如下步骤：(1)在水中加入硝酸铋和麦芽糖，以及滴加氯化物溶液，搅拌形成铋前驱体；所述硝酸铋和麦芽糖的摩尔用量比例为：1：(0.2-3)；

(2)采用碱性溶液将铋前驱体的pH值调为5.0-6.5，形成反应物；

(3)将反应物在150-160℃下进行反应24-30h，得到沉淀；

(4)将步骤(3)得到的所述沉淀洗涤，干燥，得到花状结构的BiOCl光催化剂。

2.根据权利要求1所述的花状BiOCl光催化剂的制备方法，其特征在于：所述步骤(1)中，所述氯化物选自氯化钾、氯化钠及氯化铵。

3.根据权利要求1所述的花状BiOCl光催化剂的制备方法，其特征在于：所述步骤(1)中，所述硝酸铋和麦芽糖的摩尔用量比例为：1：(0.3-1.5)。

4.根据权利要求1所述的花状BiOCl光催化剂的制备方法，其特征在于：所述步骤(2)中，所述碱性溶液选自氢氧化钾、氢氧化钠及氨水。

5.根据权利要求1所述的花状BiOCl光催化剂的制备方法，其特征在于：所述步骤(2)中，所述铋前驱体的pH值调为6.0。

6.根据权利要求1所述的花状BiOCl光催化剂的制备方法，其特征在于：所述步骤(3)中，将反应物在160℃下进行反应24h。

7.根据权利要求1所述的花状BiOCl光催化剂的制备方法，其特征在于：所述步骤(4)中，所述洗涤包括：采用去离子水和无水乙醇多次洗涤，所述干燥包括：在30-50℃的温度下真空烘干。

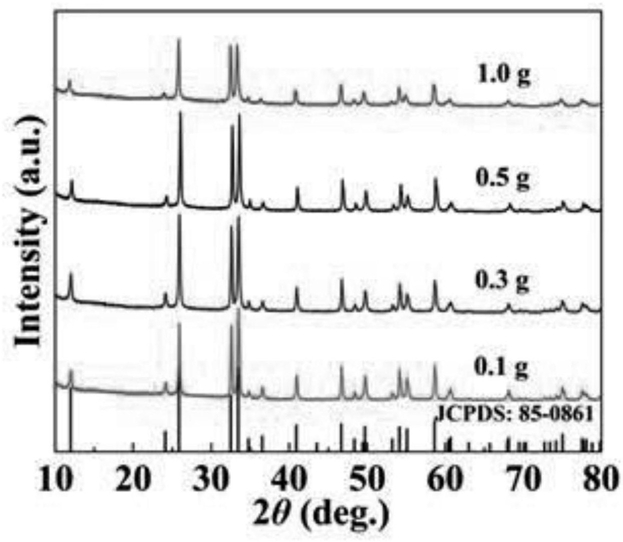

8.如权利要求1-7任一项所述制备方法制得的BiOCl光催化剂，其特征在于：所述BiOCl光催化剂为由片状构筑单元组装的扁平花状结构，所述光催化剂的构筑单元厚度≤105nm，所述光催化剂的禁带宽度为1.5-2.8eV。

9.如权利要求1-7任一项所述制备方法制得的BiOCl光催化剂的应用，其特征在于：所述BiOCl光催化剂在可见光或紫外光的照射下，可应用于有机废水中降解有机污染物。

10.根据权利要求9所述的BiOCl光催化剂的应用，其特征在于：所述有机污染物选自罗丹明B、甲基橙、亚甲基蓝及活性艳红。
