1.一种利用胡敏素改性产物制备木材胶黏剂的方法，其特征在于步骤如下：将胡敏素改性产物、甲醛置于反应容器中，在70-80 ℃下反应30-50 min，得到木材胶黏剂。

2.根据权利要求1所述的利用胡敏素改性产物制备木材胶黏剂的方法，其特征在于，所述胡敏素改性产物和甲醛的质量比是（2-3）：1。

3.权利要求1所述的利用胡敏素改性产物制备木材胶黏剂的方法，其特征在于：将胡敏素改性产物、苯酚和甲醛溶液置于反应容器中，在70-90 ℃下反应30-90 min，得到木材胶黏剂。

4.根据权利要求3所述的利用胡敏素改性产物制备木材胶黏剂的方法，其特征在于：所述胡敏素改性产物、苯酚和甲醛的质量比是（0.5-1.5）：（1.5-2.5）：1。

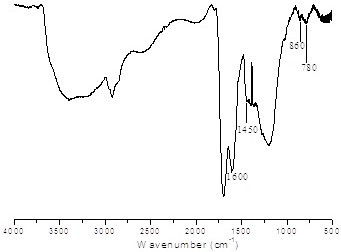

5.根据权利要求1-4任一项所述的利用胡敏素改性产物制备木材胶黏剂的方法，其特征在于，所述胡敏素改性产物的制备方法如下：将胡敏素和3-5 mol/L的氢氧化钠溶液放入反应罐中，每克胡敏素加入5 mL氢氧化钠溶液；密闭反应罐，在200-210 ℃下恒温反应6-12小时，用水冷却至室温，得到胡敏素改性产物。

6.根据权利要求5所述的利用胡敏素改性产物制备木材胶黏剂的方法，其特征在于步骤如下：（1）将胡敏素和3-5 mol/L的氢氧化钠溶液放入反应罐中，每克胡敏素加入5 mL氢氧化钠溶液；密闭反应罐，在200-210 ℃下恒温反应6-12小时，用水冷却至室温，得到胡敏素改性产物；

（2）将胡敏素改性产物、苯酚和甲醛溶液置于反应容器中，在70-90 ℃下反应30-90 min，得到木材胶黏剂。

7.根据权利要求1-4任一项所述的利用胡敏素改性产物制备木材胶黏剂的方法，其特征在于，所述甲醛的质量分数为37 %。
