1.一种锑掺杂纳米二氧化锡的制备方法，其特征在于，包括：

步骤1、按照1:10的摩尔比称取氯化锑和氯化锡，用无水乙醇溶解，并加入乙二醇，得到混合溶液；其中，无水乙醇的使用量为氯化锡质量的20～30倍，乙二醇的添加量为氯化锡质量的100～200倍；

步骤2、将混合溶液置入第一反应釜中，并将第一反应釜内的温度维持在30～50℃，所述第一反应釜通过一助磨管与所述第二反应釜连通，所述助磨管上设置有阀门，所述助磨管的内壁上均匀设有凸起；

步骤3、关闭阀门，将第二反应釜抽真空至500Pa，并第一反应釜内通入氨气至第一反应釜内压强为500KPa，并保持10～15分钟，然后打开阀门，待全部混合溶液进入第二反应釜后关闭阀门，将第一反应釜抽真空至500Pa，向第二反应釜内通入氨气至第二反应釜内压强为

500KPa，并保持10～15分钟，然后打开阀门，待全部混合溶液进入第一反应釜后关闭阀门；

步骤4、重复步骤3的操作3～5次后，将第一反应釜内的温度提高至55～70℃，继续反应

30～40分钟后，取出混合溶液，过滤，所得滤饼用无水乙醇洗涤至无氯离子，烘干，得到前驱体；

步骤5、将前驱体在500～1000℃下煅烧1～2小时，得到锑掺杂纳米二氧化锡。

2.如权利要求1所述的锑掺杂纳米二氧化锡的制备方法，其特征在于，所述助磨管的材质为陶瓷，所述凸起包括长凸起和短凸起，所述长凸起和所述短凸起均分为多组，每组长凸起和每组短凸起均环设在所述助磨管的内壁上，任意两组长凸起和任意两组短凸起不相邻。

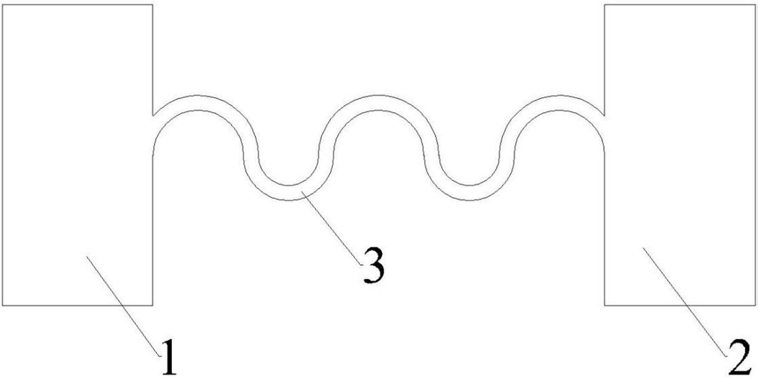

3.如权利要求1所述的锑掺杂纳米二氧化锡的制备方法，其特征在于，所述助磨管的长度为2～3米，所述助磨管呈波浪状。

4.如权利要求1所述的锑掺杂纳米二氧化锡的制备方法，其特征在于，步骤2中，第一反应釜内的温度维持在40～50℃。

5.如权利要求1所述的锑掺杂纳米二氧化锡的制备方法，其特征在于，将第一反应釜内的温度提高至60～70℃。

6.如权利要求1所述的锑掺杂纳米二氧化锡的制备方法，其特征在于，在所述助磨管外表面间隔设有若干超声波探头，所述若干超声波探头均与超声波发生器连接，当阀门打开时，所述若干超声波探头向助磨管内辐照20kHZ的超声波。
