专利号: 2017102892651
申请人: 梁崇彦
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种充电式共享汽车升降横移车库,其特征在于:

所述升降横移车库专门设计用于停放充电式共享汽车,该升降横移车库在现有使用的升降横移车库的基础上进行机构扩充以及功能扩充,包括以下七项:第一项,在车库的出入车层的每一个车辆出入口单独设置一个自动门闸,该自动门闸的形式为门或者闸或者杆,其驱动电路与车库管理系统信号连接,由信号触发开启或者关闭;

第二项,对车库的出入车层进行围蔽,使得位于车库出入车层外面车道区域的车辆或者使用者只能通过已经开启的自动门闸进入到车库出入车层的内部区域;已经位于车库出入车层的内部区域的车辆或者使用者只能通过已经开启的自动门闸离开,退出至车库出入车层的外面车道区域;

第三项,在车库的每一个能够放置载车板的车位位置设置车辆检测装置,每一个车位位置至少设置一个,用于检测相应车位位置是否停放有车辆;

第四项,在车库的外部设置人机界面的操作界面,该操作界面与车库管理系统信号连接,用于获取使用者的操作信息;操作界面采用以下三种形式的其中一种:形式一,操作界面为按键,设置在车库机架外部方便使用者操作的位置,包括“用车”、“还车”、“确认”、“退出”按键,这些按键与车库管理系统信号连接,其操作信号用于触发车库管理系统进行相关控制;

形式二,操作界面为识别码、手机APP程序和无线接收单元;所述识别码设置在车库外部机架之上,能够被所述手机APP程序扫描识别;所述手机APP程序放在互联网之上,供使用者下载至包括智能手机在内的移动终端并注册使用,其使用者的操作包括“用车”、“还车”、“确认”、“退出”按键;所述无线接收单元设置在车库的任意位置,用于接收手机APP程序其中与“用车”、“还车”、“确认”、“退出”按键相关的信号,与车库管理系统信号连接,用于触发车库管理系统进行相关控制;

形式三,操作界面为按键加上识别码、手机APP程序和无线接收单元;所述按键设置在车库机架外部方便使用者操作的位置,包括“退出”按键,按键与车库管理系统信号连接,其操作信号用于触发车库管理系统进行相关控制;所述识别码设置在车库外部机架之上,能够被所述手机APP程序扫描识别;所述手机APP程序放在互联网之上,供使用者下载至包括智能手机在内的移动终端并注册使用,其使用者的操作包括“用车”、“还车”、“确认”按键;

所述无线接收单元设置在车库的任意位置,用于接收手机APP程序其中与“用车”、“还车”、“确认”按键相关的信号,与车库管理系统信号连接,用于触发车库管理系统进行相关控制;

第五项,车库的人机界面包括信息提示单元、故障提示单元,这些提示单元与车库管理系统信号连接,用于显示需要向使用者或者管理者作出提示的相关信息;

第六项,在车库的内部配置充电桩,充电桩与车库管理系统信号连接,充电插头的数量等于车库内部停放车辆的载车板的数量,每一个充电插头对应一个载车板,其物理编号与载车板编号一一对应;位于横移框架内部区域的中间层的载车板,其对应的充电插头设置在横移框架之上,其余各层的载车板由于没有横移框架,故其对应的充电插头设置在该层靠近载车板的设备机架或者该层的平面之上;

第七项,车库管理系统采用PLC或者单片机作为主控芯片,与充电桩信号连接,与车库内部的每一个车位位置设置的车辆检测装置信号连接,与车库的人机界面的操作界面信号连接,与自动门闸的启闭驱动电路信号连接,与载车板调度机电装置的运行驱动电路信号连接,与车库的人机界面的信息提示单元、故障提示单元信号连接;相关的控制包括:对充电桩的信息进行收集处理,对车库内部的每一个车位位置设置的车辆检测装置的检测信息进行接收处理,对使用者的操作信息进行接收处理,对自动门闸进行智能控制,对车辆调度进行智能控制,对使用者或者管理者作出信息提示或者故障提示;

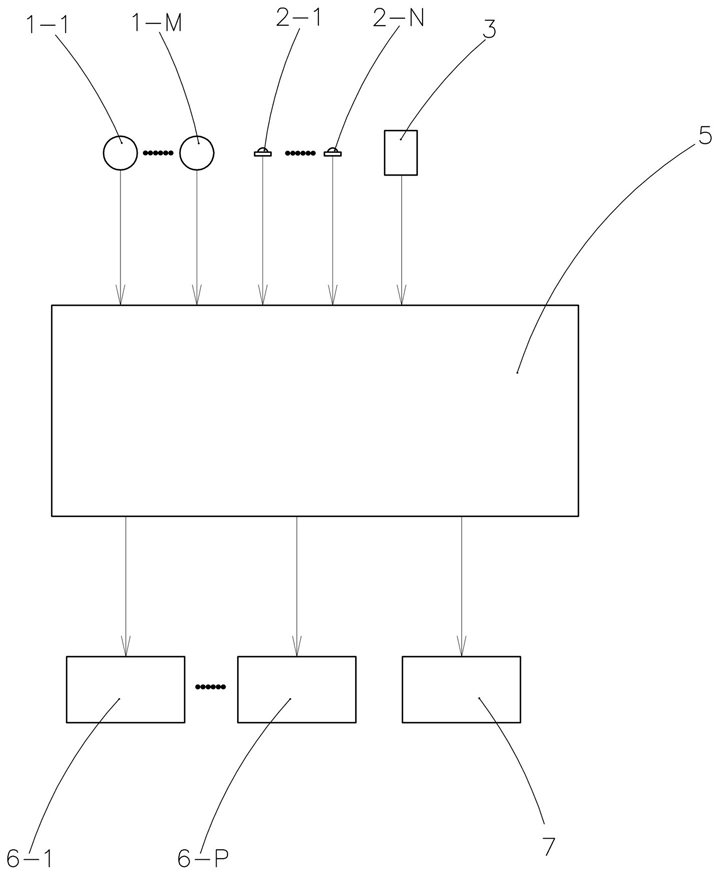

所述升降横移车库在现有使用的升降横移车库的基础上进行机构扩充以及功能扩充的效果是:有M个充电桩,这些充电桩的编号分别为第1号充电桩(1-1)至第M号充电桩(1-M),这些充电桩分别与车库管理系统(5)信号连接;一个充电桩可以设置一个或多个充电插头,充电桩的设置数量须保证使得充电插头的数量等于车库内部停放车辆的载车板的数量,每一个充电插头对应一个载车板,其物理编号与载车板编号一一对应;充电桩与车库管理系统(5)信号连接之后,车库管理系统(5)即可读取到包括充电桩是否正常的信息;当充电插头插入充电式共享汽车的充电插口之后,还可以读到包括电池或充电过程是否正常的信息,包括插头已插上、电池故障、正在充电、充电比例、充电完成、插头已拔出的信息;

有N个车辆检测装置,这些车辆检测装置的编号分别为第1号车位的第1号车辆检测装置(2-1)至第N号车位的第N号车辆检测装置(2-N),这些车辆检测装置分别与车库管理系统(5)信号连接;车辆检测装置与车库管理系统(5)信号连接之后,车库管理系统(5)即可读取到对应车位的载车板是否存在车辆的信息;

有一个操作界面(3),操作界面(3)与车库管理系统(5)信号连接,使用者在操作界面(3)进行的按键操作信号输出至车库管理系统(5);

有P个自动门闸驱动装置,分别为第1号自动门闸驱动装置(6-1)至第P号自动门闸驱动装置(6-P);这些自动门闸分别由对应的自动门闸驱动装置驱动开启或者关闭;第1号自动门闸驱动装置(6-1)至第P号自动门闸驱动装置(6-P)分别与车库管理系统(5)信号连接,车库管理系统(5)向自动门闸驱动装置发出驱动信号,使得对应的自动门闸开启或者关闭;

载车板调度机电装置(7)与车库管理系统(5)信号连接,车库管理系统(5)向载车板调度机电装置(7)下达载车板调度指令,使得载车板能够从车库出入口层调度至预定的车位位置;或者,车辆能够从预定的车位位置被调度至车库出入口层。

2.根据权利要求1所述的一种充电式共享汽车升降横移车库,所述升降横移车库的控制方法的特征在于:所述控制方法是指对符合前述七项条件、停放充电式共享汽车的升降横移车库的车库管理系统实现智能化无人管理的控制方法,具体包括三组控制程序,这些程序的流程是:程序一,系统主程序:

S100,系统上电复位或强制复位;

S101,系统自检;包括检测与充电桩的信号连接状况,检测与车库内部的每一个车位位置设置的车辆检测装置的信号连接状态,检测与车库的人机界面的操作界面的信号连接状态,检测与自动门闸的启闭驱动电路的信号连接状态,检测与载车板调度机电装置的运行驱动电路的信号连接状态,检测与车库的人机界面的信息提示单元、故障提示单元信号的连接状态;

J101,判断自检结果是否正常;

若检测结果出现任何一项的连接不正常,即储存相关的故障信息,转故障处置步骤S105;

S102,设施初始化:

向每一个自动门闸的启闭驱动电路发出“关门”信号,触发所有的自动门闸关闭;

扫描充电桩的通讯接入端口,读取涉及每一个正常使用的充电插头的信号;

扫描并读取车库内部的每一个车位位置设置的车辆检测装置的信号连接端口的信号;

处理上述信号,得出充电插头的使用状况相关信息,得出插入充电插口的充电插头的数量和对应的载车板位置信息,得出停放有车辆、但没有插上充电插头的载车板位置的信息,得出车库是否有空闲载车板的信息;

上述信息作为当前状态信息储存;

J102,当前状态判断之一,是否存在故障;

若存在故障,即储存相关的故障信息,转故障处置步骤S105;

S103,设施初始化完成;

S104,进入正常的人机界面的操作界面扫描状态,处理使用者确认的“还车”或者“用车”操作,转S101;

S105,故障处置步骤:向人机界面的故障提示单元发出故障提示信息,系统锁止,直到故障排除,系统复位,重新运行;

程序二,使用者还车程序:

S201,使用者驾驶车辆进入车库出入车层的外面车道区域,停好车辆,然后在人机界面的操作界面操作“还车”按键和“确认”按键,相关“还车”的信号向车库管理系统输出;

J201,判断车库是否有空载车板;

若车库没有空载车板,转S207;

J202,判断车库出入车层是否有空载车板;

若有,转S203;

S202,根据设定的空载车板选择方式选择一个空载车板,向载车板调度机电装置的运行驱动电路发出使得该载车板调度至车库出入车层的信号,把空载车板调度至车库出入车层;

S203,选择位于车库出入车层的一个空载车板,向该空载车板对应车位的自动门闸的启闭驱动电路发出“开门”信号,触发自动门闸打开;

使用者把车辆驶入该空载车板,停好车;

使用者选择该载车板对应的充电插头插入车辆的充电插口,向车辆充电;

S204,使用者从车辆出入口的内部区域退出至车库外部区域,按下“退出”按键;

S205,系统接收到上述“退出”的按键信息,向刚才处于开启状态的自动门闸的启闭驱动电路发出“关门”信号,触发自动门闸关闭;

S206,本次还车操作完成;

S207,向人机界面的信息提示单元发出“无空位”的提示信息,向使用者作出提示,本次还车操作终止;

程序三,使用者用车程序:

S301,使用者到达车库出入车层的外面车道区域,在车库的人机界面的操作界面进行用车操作,即操作“用车”按键和“确认”按键,相关“用车”的信号向车库管理系统输出;

J301判断车库是否存在车辆;

若车库没有车辆,转S308;

S302,为使用者选择其中一台车辆,选择方式预先设定;

J302判断所选择车辆所在的载车板是否位于车库出入车层;

若是,转S304;

S303,根据所选择车辆的载车板编号,向载车板调度机电装置的运行驱动电路发出使得该载车板调度至车库出入车层的信号,把载车板调度至车库出入车层;

S304,向所选择车辆的载车板对应车位的自动门闸的启闭驱动电路发出“开门”信号,触发自动门闸打开;

S305,使用者进入车库出入车层,拔出充电插头,把车辆驶离车辆出入口,然后按下“退出”按键;

S306,向刚才开启的自动门闸的启闭驱动电路发出“关门”信号,触发自动门闸关闭;

S307,本次用车操作完成;

S308,向人机界面的信息提示单元发出“无车辆”的提示信息,向使用者作出提示,本次用车操作终止。

3.根据权利要求1所述的一种充电式共享汽车升降横移车库,其特征在于:在车库出入口层的每一个车位区域设置多普勒检测装置,该装置与车库管理系统信号连接;在自动门闸触发关闭至车辆位置调度运行之前的时间段,若该装置检测发现有物体在活动,则触发紧急取消车辆位置的调度运行,并作出故障警示,系统运行暂停;在载车板升降调度运行的中间时间段,若该装置检测发现有物体在活动,则触发紧急取消载车板升降调度运行,并作出故障警示,系统运行暂停。
