专利号: 2017102896116
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

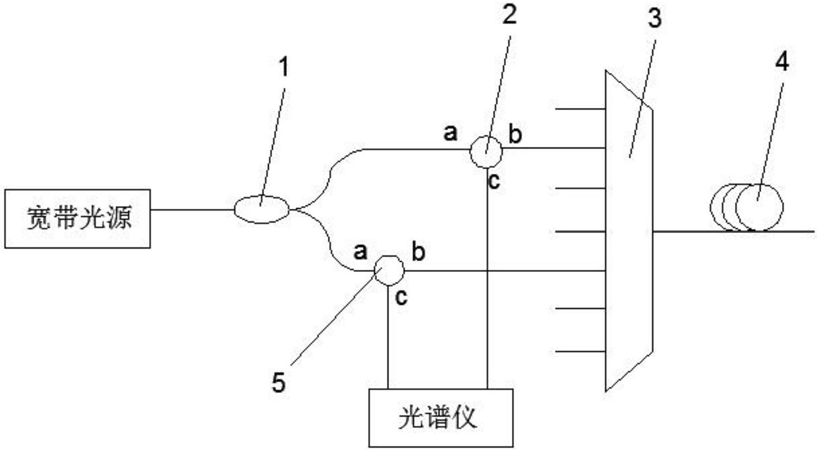

1.一种多芯光纤Bragg光栅曲率传感器的解调方法,其特征在于,采用余弦型宽带光源进行解调,包括以下步骤:S1、所述余弦型宽带光源的输出光谱注入到包含第一光纤Bragg光栅和第二光纤Bragg光栅的多芯光纤中,利用测得的第一光纤Bragg光栅和第二光纤Bragg光栅的反射功率,分别得到弯曲时第一光纤Bragg光栅和第二光纤Bragg光栅的中心波长;其中,计算光纤Bragg光栅中心波长的公式为:其中,P为光功率计测得的反射功率值,S(λ)为余弦型宽带光源的输出光谱,S0为频谱峰值功率,λI为宽带光源的中心波长,ΔλI为宽带光源的频谱周期;F(λ)为光纤Bragg光栅的反射谱, R为峰

值反射率,Δλ为反射谱的半极大全宽度,λ0为光纤Bragg光栅的反射谱中心波长,即为待计算值;

S2、将弯曲时的第一光纤Bragg光栅中心波长和无弯曲时的第一光纤Bragg光栅中心波长相减得到第一光纤Bragg光栅的中心波长漂移量;将弯曲时的第二光纤Bragg光栅中心波长和无弯曲时的第二光纤Bragg光栅中心波长相减得到第二光纤Bragg光栅的中心波长漂移量;

S3、根据所述第一光纤Bragg光栅的中心波长漂移量计算得到第一纤芯轴向应力,根据所述第二光纤Bragg光栅的中心波长漂移量计算得到第二纤芯轴向应力;

S4、根据所述第一纤芯轴向应力、第二纤芯轴向应力及两纤芯间距计算得到曲率值。

2.根据权利要求1所述的多芯光纤Bragg光栅曲率传感器的解调方法,其特征在于,所述步骤S3中计算第一纤芯轴向应力和第二纤芯轴向应力的公式为:其中,ε为弯曲所引入的纤芯轴向应力,ΔλB为光纤Bragg光栅中心波长漂移量,λB为无弯曲时光纤Bragg光栅的中心波长,Pε为弹光系数。

3.根据权利要求1所述的多芯光纤Bragg光栅曲率传感器的解调方法,其特征在于,所述步骤S4中计算曲率值的公式为:其中,C为曲率值,εFBG1为第一纤芯轴向应力,εFBG2为第二纤芯轴向应力,d为两个刻有Bragg光栅的纤芯距离。

4.根据权利要求1所述的多芯光纤Bragg光栅曲率传感器的解调方法,其特征在于,所述余弦型宽带光源的消光比大于10dB。
