专利号: 2017102903548
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2023-08-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种基于统计的车牌识别方法,包括如下步骤:

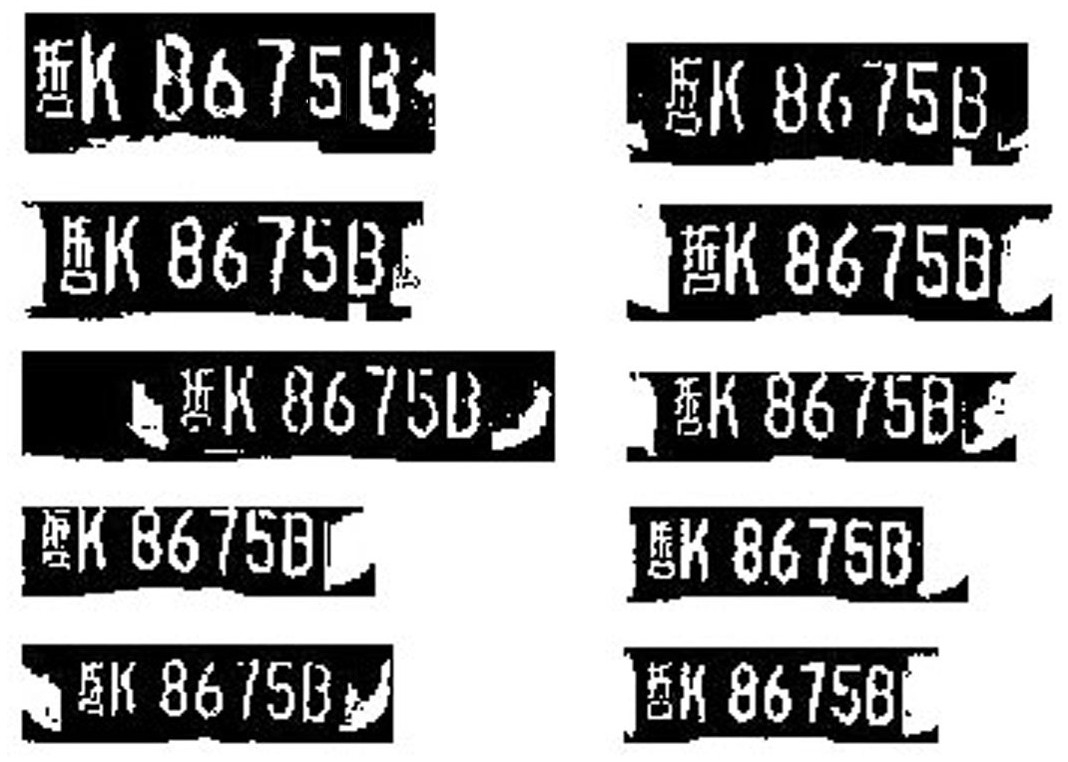

步骤1:进行车辆跟踪,获取该车辆的多张视频图像,并得到所获取图像集所对应的重复帧数集N={(pi,ni)|i∈{0,1,…,A-1}},其中,pi表示该车辆的第i张图像,ni表示该车辆第i张图像出现的次数,A表示最终获取的视频图像张数;

步骤2:对步骤1中获取的图像集进行车牌定位和车牌识别操作,得到一组车牌识别结果集R={ri|i=0,1,…,A-1},其中,ri=(ri0,ri1,…ri6)表示第i张视频图像的车牌识别结果,ri0,ri1,…ri6表示识别结果ri中的7个字符;

步骤3:通过统计分析,确定车牌每个字符的识别结果,保存至识别结果集C={c0,c1,…,c6}中,具体为:步骤3.1:首先确定车牌后六个字符的识别结果{c1,c2,…,c6},具体为:步骤3.1.1:将集合R中所有车牌的字符,根据字符在车牌中的位置进行分组,得到7个k k单字符集合G0,G1,…,G6,其中Gk={ri|i∈{0,1,…,A-1}},k=0,1,…,6,ri 表示集合R中第i个识别结果的第k个字符;

步骤3.1.2:对每个单字符集合Gk,k=1,2…,6,根据步骤(a)、(b)分别进行统计分析,得到车牌后六个字符的识别结果{c1,c2,…,c6}:(a) 将单字符集合Gk中相同的字符进行归类,得到mk个类别的集合

其中 表示第j个类别对应的字符, 表示对应于字符 的总

样本数,根据式(1)计算

(b)找到 中值最大的元素,设为 则其对应的识别结果 即为字符

ck的识别结果,即

步骤3.2:确定第一个汉字字符的识别结果c0,具体为:

步骤3.2.1:如公式(2)所示,将集合R中每个车牌识别结果ri,i=0,1,…,A-1的后六位ri1ri2ri3ri4ri5ri6与已确定的车牌后六位识别结果c1c2c3c4c5c6进行字符匹配,根据字符匹配率对集合R进行聚类,可以得到满足式(2)的7个子集Pk ,k=0 ,1 ,… ,6;

为集合Pk,k=0,1,…,6所对应的样本数集,其中, 表示

集合Pk中第s个元素的样本数,ok表示集合Pk中元素的个数;

其中,PP(ri1ri2ri3ri4ri5ri6,c1c2c3c4c5c6)表示集合R中第i个车牌识别结果ri的后六位与c1c2c3c4c5c6的字符匹配数;

步骤3.2.2:将每个集合Pk,k=0,1,…,6根据相同汉字识别结果进行归类,可以得到dk个类别的归类集合 表示集合Pk中第i’类对应的汉字, 表示集合Pk中第i’类汉字 的对应的样本数,根据式(3)计算

步骤3.2.3:确定集合R对应的汉字类别集合H={hg'|g'=0,1,…,Nh-1},其中hg'表示第g’类对应的汉字,Nh表示集合R中汉字的类别数;根据公式(4),确定汉字类别集合H所对应的样本数集Q:其中,wk表示权重系数,{w0,w1,w2,w3,w4,w5,w6}={0.01,0.02,0.02,0.14,0.3,0.5};

步骤3.2.4:找到集合Q中最大的元素,设为qt,则其对应的识别结果ht即为汉字识别结果,即c0=ht。

2.如权利要求1所述的基于统计的车牌识别方法,其特征在于:所述步骤1中具体图像获取步骤为:当车辆完全进入给定监控区域后,置i=0,A=1,保留第一帧视频图像为pi,置ni=1,将(pi,ni)加入集合N中;对于之后的每帧图像,需要先分析图像中该车辆与前一帧相比是否发生了位移,如果发生位移,则i=i+1并保留当前帧图像为pi,置ni=1,A=A+1,并将(pi,ni)加入集合N中,否则,将集合中(pi,ni)的ni更新为ni=ni+1,pi保持不变;当满足以下两个条件之一时,完成图像获取:(1) (2)车辆完全消失在给定监控区域之外;其中,L是事先设定的最大分析帧数;

通过车辆跟踪,确定的图像重复帧数集N={(pi,ni)|i∈{0,1,…,A-1}},其中,pi表示该车辆的第i张图像,ni表示该车辆第i张图像出现的次数,A表示最终获取的视频图像张数。
