专利号: 2017102906940
申请人: 温州职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-05-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

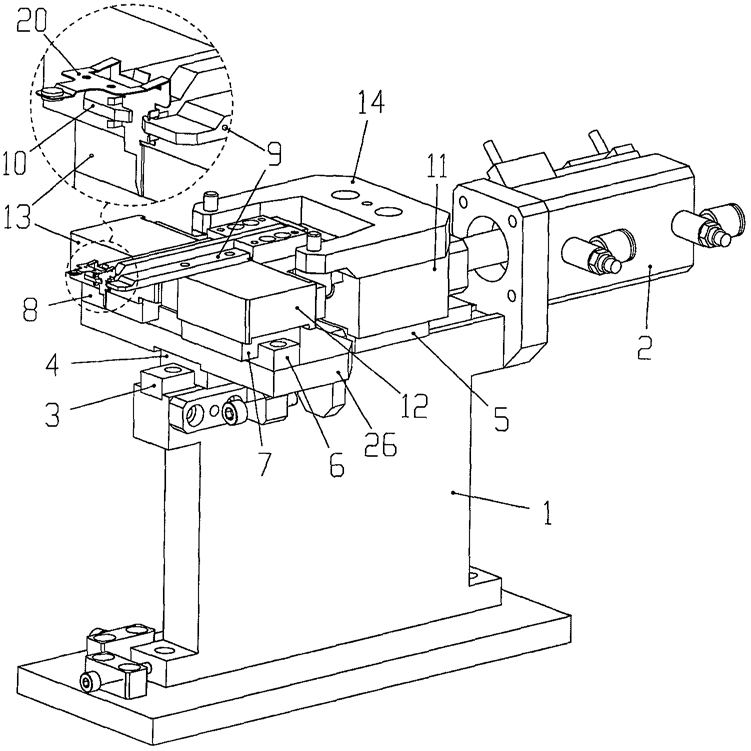

1.一种联动式快速抓取机械手,其特征在于组成如下:支架、实现进给和后退运动的进给机构、对触片实现多面夹持的夹持机构、驱动所述进给机构和夹持机构运动的气缸;所述进给机构固连于所述支架,所述气缸的气缸体固连于所述支架,所述夹持机构活动连接于所述进给机构,所述气缸的活塞杆的末端固连于所述进给机构。2.根据权利要求1所述的联动式快速抓取机械手,其特征在于,所述进给机构包括:纵向导轨、一号滑块、二号滑块、第一垫块、第二垫块、大弹簧、导柱,所述纵向导轨固连于所述支架,所述一号滑块、二号滑块活动连接于所述纵向导轨,所述第一垫块固连于所述二号滑块;所述第二垫块固连于所述一号滑块;所述气缸的活塞杆的末端固连于所述第一垫块,所述导柱固连于所述第一垫块,所述第一垫块活动连接于所述第二垫块,在所述第一垫块和第二垫块之间设置所述大弹簧,所述大弹簧套于所述导柱。3.根据权利要求1所述的联动式快速抓取机械手,其特征在于,夹持机构包括:横向导轨、三号滑块、四号滑块、手指、第三垫块、第四垫块、拨叉、辊子、上斜块、下斜块、小弹簧,所述手指包括:三号手指、四号手指和推板;所述横向导轨固连于所述第二垫块,所述三号滑块、四号滑块活动连接于所述横向导轨;所述三号手指和下斜块固连于所述第三垫块,所述第三垫块固连于所述三号滑块;所述四号手指和上斜块固连于所述第四垫块,所述第四垫块固连于所述四号滑块;所述推板活动连接于所述第二垫块,在所述推板和所述第二垫块之间设置有所述小弹簧;所述拨叉固连于所述第一垫块,所述拨叉的两端固连有和所述上斜块、下斜块相匹配的所述辊子,一个所述辊子和所述上斜块的上斜面相匹配,另一个所述辊子和所述下斜块的下斜面相匹配。4.根据权利要求1所述的联动式快速抓取机械手,其特征在于,所述导柱的末端设置有轴台,所述轴台的直径大于所述导柱的直径。5.根据权利要求2所述的联动式快速抓取机械手,其特征在于,所述进给机构还包括:限位螺丝、限位块,所述限位螺丝固连于所述支架,所述限位块固连于所述第二垫块,所述限位螺丝和所述限位块相匹配。6.根据权利要求3所述的联动式快速抓取机械手,其特征在于,所述三号手指上设置有防止所述触片滑脱的下钩,所述四号手指上设置有防止所述触片滑脱的上钩。7.根据权利要求3所述的联动式快速抓取机械手,其特征在于,在所述第三垫块、第四垫块之间设置有对开弹簧,所述对开弹簧处于受压状态。
